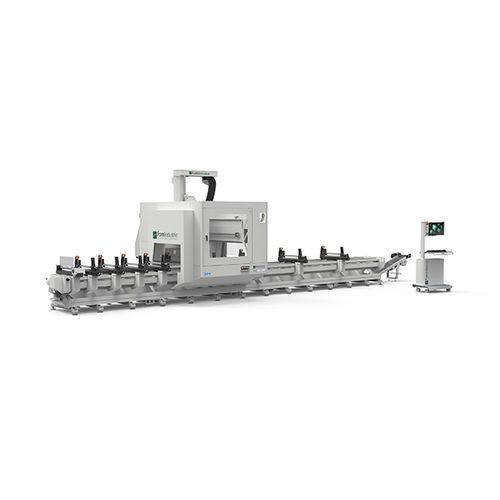

Centro de usinagem de 5 eixos AXEL 5

horizontalpara açopara alumínio

Visão geral
O AXEL 5 é um centro de usinagem 5 eixos projetado para furação e fresagem de perfis de alumínio e aço. Combina um eletromandril de alta potência com uma cabeça super compacta e um magazine de ferramentas na cabeça para permitir elevada remoção de cavacos e produção flexível, incluindo lotes pequenos.

Software integrado
FSTCam4 é o pacote CAM integrado para peças extrudidas em alumínio. Gere projeto, preparação de máquina, listas de trabalho e execução num único ambiente, aplicando estratégias de usinagem avançadas para otimizar tempos de ciclo e assegurar a qualidade das peças.

Principais características

• Eletromandril: 22 kW, 24.000 rpm, HSK E63 com arrefecimento líquido
• Cabeça super compacta que possibilita usinagem com rebaixo de 14°
• Magazine de ferramentas na cabeça: 20 posições
• Diâmetro máximo de lâmina/ferramenta na cabeça: Ø500
• Batente pneumático retrátil deslizante
• Dispositivos de fixação com posicionamento controlado e independente; ajuste rápido de mandíbula e patim sem ferramentas
• Configuração rápida das bancadas; suporta processamento pendular e multipeça

Documentação e recursos

• Ficha técnica e brochura do produto disponíveis
• Catálogo de software e documentação do FSTCam4

Compatibilidade e digitalização

• Compatibilidade com ferramentas digitais FOM (ex.: configurador CARL, solução LOLA)
• Indicação de prontidão para Industry 4.0 entre as opções

Especificações técnicas

• Eixos controlados: 5
• Potência do eletromandril: 22 kW
• Velocidade do eletromandril: 24.000 rpm
• Interface do spindle: HSK E63
• Arrefecimento do spindle: líquido
• Magazine de ferramentas: 20 posições (na cabeça)
• Diâmetro máx. lâmina/ferramenta (cabeça): Ø500
• Cabeça: super compacta, permite rebaixo 14°
• Batentes: batente pneumático retrátil deslizante
• Fixações: posicionamento controlado e independente; ajuste sem ferramentas
• Materiais: perfis de alumínio e aço
• Software: FSTCam4 CAM integrado
• Modos de produção: processamento pendular, multipeça e pendular
