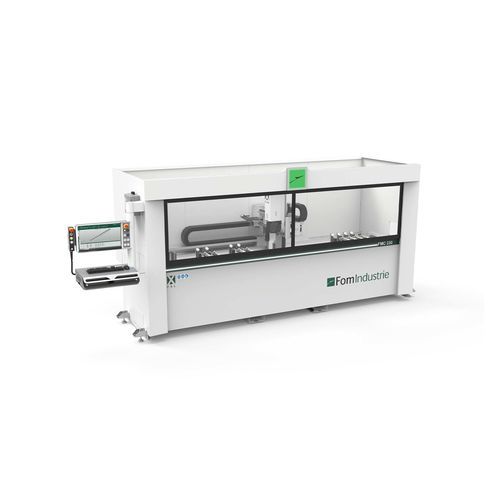

Centro de usinagem de 4 eixos FMC 230

verticalpara açopara alumínio

Descrição
A FMC SERIE DUE (ex.: FMC 230) é um centro de usinagem controlado de 4 eixos projetado para furação e fresagem de perfis em alumínio e aço. Integra um magazine de ferramentas fixo de 10 posições, ajuste das mandíbulas sem chave e uma carterização ergonómica que garante visibilidade e proteção. Estão disponíveis soluções patenteadas da FOM INDUSTRIE, como X FLOW e X PAL, para optimizar a lubrificação e auxiliar no posicionamento das barras.

Características principais

• 4 eixos controlados para usinagem de perfis
• Magazine de ferramentas padrão até 10 posições
• Ajuste das mandíbulas sem chave para redução de tempos de setup
• Eletromandril 5 kW (módulo SW para roscagem rígida disponível)
• X FLOW: orientação dinâmica dos bicos de lubrificação (PATENTE FOM INDUSTRIE)
• X PAL: barra LED multifunção de assistência ao posicionamento (PATENTE FOM INDUSTRIE)
• Botoeira de comando para operar a máquina desde qualquer estação
• Console 24" acoplada à cabine de proteção
• Carterização integral ergonómica para visibilidade e segurança

Capacidades de usinagem e acessórios

• Cabeça de usinagem para trabalhos em 3 faces do perfil; opção fresa de disco para cabeceiras
• Dispositivo de medição do comprimento da barra para posicionamento preciso
• Batente fixo esquerdo pneumático; batente direito opcional
• Mandíbulas em fundição de alumínio com posicionamento automático no eixo X
• Medidor de comprimento de ferramenta integrado
• Logótipo luminoso e LEDs multifunção para assistência ao operador e indicação de estado

Software
FSTCam4 é o pacote CAM integrado para elementos extrudidos de alumínio: gere conceção, preparação, listas de trabalho e execução numa única aplicação, usando estratégias avançadas para optimizar tempos e garantir qualidade das peças.

Especificações técnicas

• Tipo: centro de usinagem 4 eixos para perfis
• Modelo / série: FMC SERIE DUE (ex. FMC 230)
• Axes controlados: 4
• Magazine de ferramentas: fixo, até 10 posições (padrão)
• Eletromandril: 5 kW (módulo SW para roscagem rígida disponível)
• Eixo X: carro em viga de aço eletrossoldado sobre guias de esferas; motor brushless
• Velocidade de trabalho (X): até 90 m/min
• Interface operador: consola 24"
• Sistemas de assistência: X PAL, X FLOW
• Opções: usinagem de perfis sobredimensionados, Flowdrill, usinagem em 2 peças, usinagem multipça com X PAL
