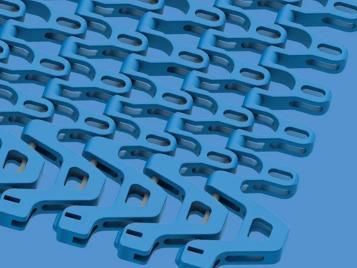

Correia transportadora flexível 9.1

em espiralperfuradacurva

Visão geral do produto
Correia transportadora espiral e com flexão lateral, passo de 50 mm, projetada para aplicações alimentares e não alimentares de média a alta carga. Adequada para torres espirais com acionamento em gaiola, bem como para sistemas de transporte retos e curvos.

Características de projeto

• Módulos laterais flexíveis em padrão tijolo para altas cargas de tração
• Fixação de pino de articulação sem clipe para união fiável
• Pinos de articulação em aço inoxidável (6 mm) para alta capacidade de carga e excelente rigidez lateral
• Suporte reduzido da correia e posição estável em curvas
• Fator de colapso ajustável (Cc) de 1,3 a 2,9 para adaptação à geometria da espiral

Dados básicos
Passo: 50 mm (1,97 in)
Largura mínima da correia: 100 mm (3,9 in)
Incrementos de largura: 50 mm (1,97 in)
Pinos de articulação: 6 mm (0,24 in), aço inoxidável

S9.1-57 GRT (CW/CCW) | 57% área aberta | Superfície em grelha
Variante de correia espiral com 57% de área aberta para excelente circulação de ar e drenagem. Área de contacto 31%; maior abertura Ø = 24 mm (0,94 in). Superfície em forma de rede com fixação de pino sem clipe. Módulos de borda especiais no raio interno (SMT) permitem ajustar o fator de colapso (Cc = 1,3–2,9) e asseguram um transporte suave.

Engrenagens / Polias dentadas
Disponíveis em vários tamanhos com furo redondo ou quadrado para adaptar a diferentes acionamentos e eixos.

Mídias
Dados CAD 2D e 3D disponíveis. Vídeo de montagem/instalação disponível.

Aplicações / Especificações técnicas

• Passo: 50 mm (1,97 in)
• Largura mínima da correia: 100 mm (3,9 in)
• Incrementos de largura: 50 mm (1,97 in)
• Pinos de articulação: 6 mm (0,24 in), aço inoxidável
• Fator de colapso ajustável: 1,3 – 2,9
• Variante S9.1-57 GRT: 57% área aberta, 31% área de contacto, maior abertura Ø 24 mm (0,94 in)
• Superfície: formato em rede
• Fixação: montagem de pino sem clipe
• Módulos de borda: SMT para colapso ajustável e transporte suave
• Adequado para torres espirais (acionamento em gaiola), sistemas de transporte retos e curvos
• Aplicações: transporte alimentar e não alimentar de média a alta carga
• Engrenagens: vários tamanhos; opções de furo redondo ou quadrado
