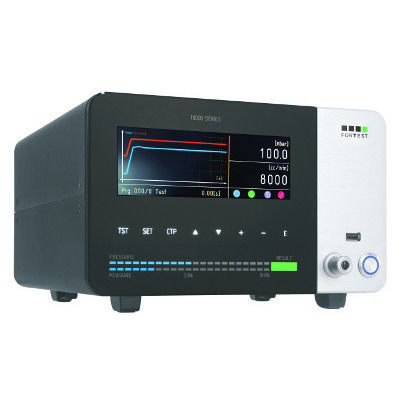

Testador de estanqueidade de fluxo T8720

por queda de pressão absolutapneumáticode fluxo de massa

Descrição
O T8720 é um detector de fugas para microfluxos que mede e exibe as fugas diretamente em modo volumétrico (cc/h ou cc/min) utilizando um sensor de vazão em estado sólido combinado com um sensor de pressão. Não é necessário configurar o volume da peça, o que torna o equipamento versátil para variações de volume e intuitivo para análise da evolução do ciclo de teste.

Funcionalidades principais

• Medida volumétrica direta através de sensor de estado sólido e sensor de pressão.
• Resolução a partir de 0,1 cc/h e fundos de escala até 1000 cc/min conforme variante.
• Funcionamento híbrido entre testes por queda de pressão e testes de vazão para ampla faixa de medição.
• Injeção contínua de ar de teste e enchimento rápido com válvulas pneumáticas de alta capacidade.
• Painel frontal em vidro temperado para limpeza facilitada e uso em produção.

Conectividade

• Porta USB host na frente para gravação de testes, backup/restore e atualização de firmware.
• USB slave, RS232 (2), RS485, CAN, TTY em padrão; Ethernet opcional.
• Conector auxiliar de 26 pinos opcional com 4 entradas programáveis e 8 saídas programáveis.
• Compatível com impressoras térmicas, leitores de código de barras/data‑matrix e marcadores via menu interno.

Modo de funcionamento
O T8720 opera por injeção contínua de ar de teste e mede diretamente a vazão de fuga. A resolução inicia em 0,1 cc/h e varia conforme a variante; exemplos de fundos de escala: 0–200, 0–500, 0–1000 cc/min. A pressão máxima de operação para medição de vazão é tipicamente 1 bar, dependendo da configuração.

Seção pneumática

• Válvulas pneumáticas de alta capacidade e resistentes ao calor para evitar sobreaquecimento em longos tempos de ativação.
• Preenchimento rápido das peças em teste, adequado para componentes com volume significativo.
• Manutenção periódica mínima dos componentes pneumáticos.

Design e usabilidade

• Painel frontal em uma única lâmina de vidro temperado e alumínio para limpeza rápida.
• Interface gráfica e menus focados nas informações essenciais para laboratório e linha de produção.
• Programas configuráveis e bloqueio por senha para gestão de utilizadores.

Acessórios

• Botão externo de start
• Botoeira externa start/abort
• Botoeira externa seleção 4 programas
• Pedal de start
• Leitor de código de barras
• Cabo de extensão sinais AUX
• Filtro de ar 5 mícrons
• Software M Series manager
• Interface TTY
• Protocolo serial
• Cabo serial PC (M Series)
• Sonda externa de temperatura
• MIXER-07
• Software Data Manager
• Conexão Staubli fêmea
• Impressora térmica com peel‑off
• Impressora térmica sem peel
• Cabo adaptador AUX M Series → ET Series
• Remote Start / Abort / Good / Reject

Opcionais

• Conector frontal para fuga calibrada Staubli
• Regulador de pressão de precisão frontal
• Circuito de auto zero da pressão primária
• Leitura de pressão primária em espera
• Saída secundária de rejeito (terceiro resultado)
• Saída analógica de vazamento
• Placa de expansão I/O 24 Vdc (8 saídas, 4 entradas)
• Entrada Start com lógica bimanual
• Porta Ethernet / TCP‑IP
• Porta USB ativa (host)
• Conexão Wi‑Fi
• Kit comando rádio remoto
• Medida de alta resolução (standard)
• Medida indireta

Especificações técnicas

• Modelo / fundos de escala exemplos: pressão 0–0,5 bar ; 0,5–6 bar ; vazões 0–200, 0–500, 0–1000 cc/min.
• Precisão de vazão exemplos: 1% RDG + 0,1% FS (0–200 cc/min) ; 1% RDG + 0,2% FS (0–500 e 0–1000 cc/min).
• Faixa de medição de vazão: 0 – FS conforme modelo ; resoluções exemplos: 0,01 ; 0,1 ; 0,5 cc/min.
• Resolução de medição desde 0,1 cc/h ; medição máxima até 1000 cc/min.
• Precisão pressão de enchimento: 0,5% FS ; resolução pressão: 0,01 mbar ou 0,1 mbar conforme configuração.
• Unidades suportadas: mbar, bar, psi, mmHg, mmH2O, Pa, hPa, cc/min, cc/h, l/h, l/min.
• Dimensões: 270 x 160 x 300 mm ; Peso: 8 kg ; Display: 800 x 280 pixels.
• Temperatura de operação: 5 – 40 °C.
• Interfaces: RS232: 2 ; RS485: 1 ; USB host: 1 ; USB device: 1 ; Ethernet opcional.
• I/O padrão: Start, Stop, Filling, Test, Good, Reject, 4BCD ; I/O auxiliares opcionais: 8 saídas programáveis, 4 entradas programáveis, 4BCD.
• Número de programas: 300 ; Memória de arquivo de testes: Advanced ; Bloqueio por senha: Sim ; Nome do programa: até 16 caracteres.
• Nota metrológica: a resolução a considerar para o cálculo da incerteza é 1 Pa. A medição de vazão dos medidores é de tipo massico referida a 0 °C / 1013,25 mbar ; a medição de fuga do equipamento é volumétrica. Dados de exatidão referidos a condições de calibração em laboratório.
