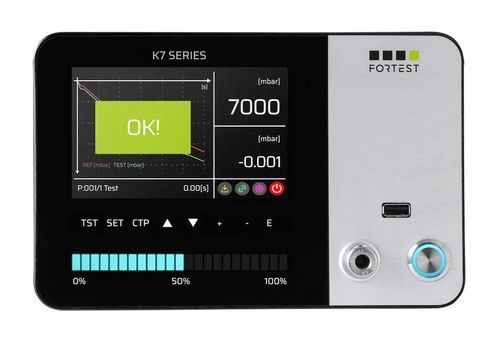

Testador de estanqueidade pneumático K7990

de pressãoeletropneumáticohidráulico

Visão geral
O K7990 é um testador de estanqueidade por queda absoluta universal, desenvolvido para controlo de qualidade industrial nos setores automóvel, médico, oleohidráulico, eletrodomésticos, e‑mobility, aeronáutica e defesa. Fornece amplas faixas de medição e opções modulares para unidades autónomas ou integração em linhas automatizadas.

Principais características

• Alta configurabilidade de faixas e opções pneumáticas/eletrónicas
• Sem necessidade de manutenção
• Medida por queda absoluta precisa e repetível
• 300 programas de ensaio programáveis

Setores de aplicação

• Automóvel
• Medicina
• Oleohidráulica
• Eletrodomésticos
• E‑mobility
• Aeronáutica e defesa
• Neumática e packaging

Interface de utilizador
Painel frontal com vidro temperado que protege um ecrã táctil capacitivo a cores de 5,7″. Barra LED dinâmica e teclado retroiluminado para uso intensivo em produção.

Equipamento de série
Inclui acoplamento Stäubli® para fugas calibradas, portas USB para exportação de relatórios e atualização de firmware, regulador de pressão manual de precisão (regulador eletrónico opcional) e 300 programas de teste.

Conectividade e integração 4.0
Comunicação: Ethernet, RS232, RS485, USB, Bluetooth, Wi‑Fi. Protocolos suportados: Modbus‑RTU, Profinet, EtherNet/IP, EtherCAT para integração com PLC/MES.

Acessórios

• Válvula solenóide de descarga externa com filtro
• Válvulas pneumáticas 3/5 vias e válvulas piloto
• Painéis externos start/abort e pedal de arranque
• Leitor de código de barras, impressora térmica (com/sem dispensador)
• Conectores Stäubli® macho/fêmea, venturi, filtros de ar
• Sonda de temperatura externa, cabos de extensão AUX
• Software PC (K‑Series manager, Data Manager) e cabos de comunicação

Opcionais

• Válvula de descarga interna
• Opções pneumáticas para enchimentos rápidos e micro electroválvulas
• Kit sniffer H2
• Regulador electrónico de pressão, circuito auto‑zero de pressão primária
• Pré‑enchimento, modos de ensaio positivo/negativo
• Medição barométrica, saída analógica de fuga, expansão de I/O
• Interfaces Ethernet (Profinet, EtherCAT), Wi‑Fi, kit de comando remoto
• Medição de alta resolução (1M pts AD), capacímetro para volume da peça

Dados técnicos (resumo)

• Modelo: K7990
• Faixas Δp: [0–1 bar], [-1–0 bar], 1–2 bar, 2–6 bar, 6–15 bar
• Precisão Dp: 0,5% RDG + 3 DGT (tip.)
• Intervalo Dp: 0–65 mbar (faixas baixas); 0–650 mbar (6–15 bar)
• Resolução Dp: 0,001 / 0,002 / 0,005 / 0,01 mbar conforme faixa
• Caudal de fuga: 0–10 cc/min, resolução 0,01 cc/min; precisão 1% RDG + 0,03 cc/min
• Volume: 0–500 cc, resolução 0,1 cc; precisão 1% RDG + 2 cc
• Pressão direta: precisão 0,5% FS; resolução típica 0,1 mbar (faixa máxima 1 mbar)
• Ecrã: 5,7″ (800×480 px); Dimensões L×A×P: 220×140×250 mm; Peso: 4 kg
• Temperatura de operação: 5–40 °C
• Portos: 2×RS232, 1×RS485, USB master/slave, Ethernet (opcional)
• I/O: Start/Stop/Filling/Test/Good/Reject/4BCD; expansão I/O opcional
• Programas: 300; Arquivo de testes: avançado; Proteção por palavra‑passe; Nome do programa 16 caracteres
