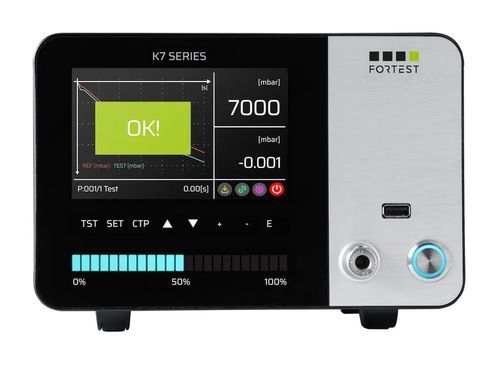

Testador de estanqueidade de pressão K7090

por queda de pressão absolutapor queda de pressão diferenciala vácuo

Visão geral
O K7090 Dual Absolute® é um detector de fugas de ar que integra a tecnologia patenteada Dual Absolute® para superar limitações dos sistemas diferenciais tradicionais. A unidade incorpora quatro modos de medição (Absolute Decay, Classic Differential, Dual Absolute, Zero Central) e ampla possibilidade de configuração para produção e laboratório.

Principais características

• Princípio de medição Dual Absolute® patenteado
• Quatro modos de medição integrados para maior versatilidade
• Ecrã tátil capacitivo 5,7" em painel de vidro temperado
• Barra LED dinâmica e teclado retroiluminado para ambiente produtivo
• Regulador de pressão manual de alta precisão incluído (regulador electrónico opcional)
• Conector Stäubli® para verificação com fugas calibradas
• Armazenamento de até 300 programas de teste
• Bluetooth Low Energy e USB de série; Wi‑Fi e módulos protocolados opcionais

Setores de aplicação

• Refrigeração
• Dispositivos médicos
• Componentes mecânicos
• Sistemas hidráulicos / oleodinâmicos
• Embalagem
• Pneumática

Capacidades pneumáticas e de medição

• Intervalos de pressão suportados: -1 a 15 bar
• Suporta medição por pressão e medição volumétrica de fugas
• Escalas e resoluções: 0,001–0,1 mbar conforme a faixa
• Medição de fuga: 0–10 cc/min, resolução 0,01 cc/min
• Medição de volume: 0–500 cc, resolução 0,1 cc

Conetividade e integração

• Interfaces padrão: RS232, RS485, USB (master/slave), Bluetooth Low Energy
• Ethernet e Wi‑Fi opcionais; módulos para protocolos industriais disponíveis (Profinet, EtherNet/IP, EtherCAT)
• SB Uporta para registo de dados e atualização de firmware; opções de expansão I/O para integração SCADA/MES

Acessórios & opções (seleção)

• Eletroválvula de descarga externa com filtro
• Configurações de válvulas pneumáticas (3 vias, 5 vias, pilotadas, enchimento rápido)
• Painéis externos start/abort, pedal, leitor de códigos de barras, impressora de etiquetas
• Conectores Stäubli® macho/fêmea, válvulas micrométricas de precisão
• Software Leak Test Manager e Data Manager T-Series
• Módulos de comunicação e expansão de I/O

Especificações técnicas (excerto)

• Modos de medição: Absolute Decay, Classic Differential, Dual Absolute, Zero Central
• Precisão (Dp): 0,5% RDG + 3 DGT
• Intervalos diferenciais: tipicamente 0–65 mbar; até 0–650 mbar em faixas superiores
• Resolução Dp: 0,001–0,1 mbar conforme a faixa
• Precisão pressão direta: 0,5% FS; resolução típica 0,1 mbar
• Precisão de fuga (cc/min): 1% RDG + 0,03 cc/min; faixa 0–10 cc/min
• Precisão de volume: 1% RDG + 2 cc/min; faixa 0–500 cc
• Dimensões: C 220 mm × A 140 mm × P 250 mm; peso: 4 kg
• Ecrã: 5,7" capacitivo a cores, 800×480 px
• Temperatura de funcionamento: 5–40 °C
• Portos: RS232 x2, RS485 x1, USB master/slave, Ethernet opcional
• Número de programas: 300; proteção por palavra‑passe
