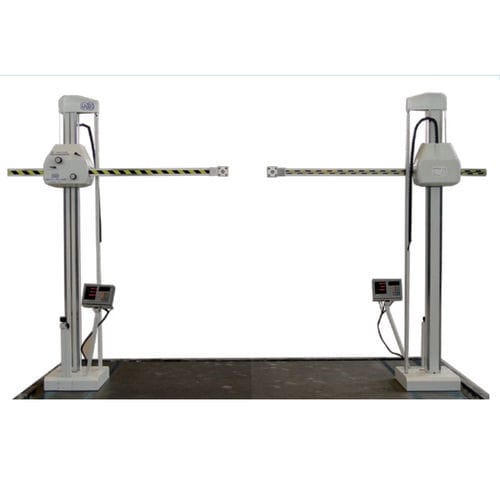

Máquina de medição tridimensional CNC MINITRICOORD
com braço horizontalcom múltiplos sensores

máquina de medição tridimensional CNC
máquina de medição tridimensional CNC
máquina de medição tridimensional CNC
máquina de medição tridimensional CNC
máquina de medição tridimensional CNC
máquina de medição tridimensional CNC
máquina de medição tridimensional CNC
Guardar nos favoritos
Comparar


Características

Sistema de controle
CNC
Estrutura
com braço horizontal
Sistema de palpação
com múltiplos sensores
Curso X

MÍN: 400 mm
(16 in)

MÁX: 1.500 mm
(59 in)

Curso Y

MÍN: 500 mm
(20 in)

MÁX: 2.000 mm
(79 in)

Curso Z

MÍN: 500 mm
(20 in)

MÁX: 4.000 mm
(157 in)

Descrição

Máquina tridimensional de medição e rastreio de eixos horizontais. Estrutura aberta em todos os lados. Adequada para altos níveis de produção. Este tipo de máquina é utilizado em várias aplicações de controlo dimensional diferentes, uma vez que os seus muitos modelos podem garantir soluções personalizadas para qualquer exigência específica. Os volumes de produção variam de baixo a médio e alto. O dispositivo é o culminar de cinquenta anos de experiência em metrologia, trinta dos quais passados a construir máquinas do mesmo tipo. Especificações técnicas do Tricoord e do Minitricoord. Coluna vertical: secção em aço extrudido quente C40 - n. 8 pistas deslizantes - (duas de cada lado), cromado duro, dureza HRc60/62, terra de alta precisão, dispondo na cabeça um sistema de roldanas (montadas sobre rolamentos) para contrabalanço - contrapeso interno ajustável para o contrapeso deslizante - interruptores de fim de curso. Braço horizontal: secção em aço extrudido quente C40 - n. 8 pistas deslizantes - (duas de cada lado), cromado duro, dureza HRc60/62, terra de alta precisão - com bloqueios na cabeça de trabalho - interruptores de fim de curso - maquinagem de guias deslizantes para compensar a flexão produzida pelo seu próprio peso (variável de acordo com o movimento). Deslizador: feito em liga leve - com costelas devidamente dispostas de modo a evitar tanto quanto possível as flexões - a queda casual do deslizador após uma possível quebra do cabo de contrapeso é protegida por um sistema de segurança de funcionamento instantâneo.

---
