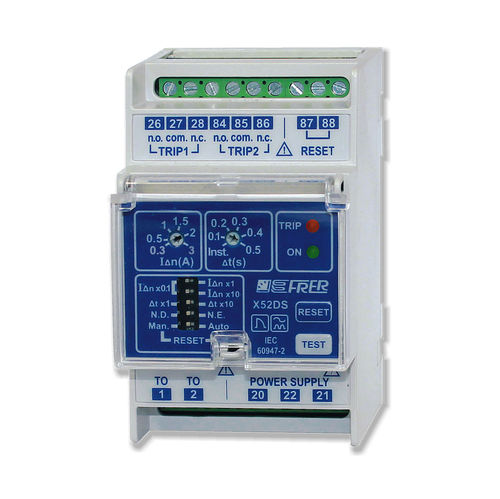

Relé de proteção de fuga à terra X52DSX

CApara transformadorpara trilho DIN

Relé de fuga à terra tipo A, 3 módulos de calha DIN O Relé de Fuga à Terra é um dispositivo eletrónico de proteção baseado em microprocessador, concebido para reconhecer correntes de fuga de baixo nível ou correntes desequilibradas devido à perda de isolamento em condutores ou equipamentos que devem ser protegidos. A medição das correntes de fuga é obtida através da utilização do transformador de corrente em anel FRER cod.TDC... ou TDA... . Todos os condutores do circuito a proteger devem passar pelo TC. O microprocessador efectua diversas funções, tais como: - Regulação da corrente de disparo 30 mA a 30 A dividida em 3 gamas: 30÷300 mA, 300mA÷3 A, 3÷30A. - Ajuste do tempo de retardo do disparo instantâneo a 5 seg. dividido em 2 faixas: inst.÷0,5s, 0,2÷5s - Um ou dois relés de disparo em funcionamento. - Teste dos relés de saída. - Rearme manual (local ou remoto) ou automático programável. - Controlo contínuo da ligação da cablagem entre o relé e o TC: os relés de saída serão activados se ocorrer uma interrupção da cablagem interrupção da cablagem. A ampla gama de correntes permite uma fácil seleção de valores precisos de corrente de disparo, de modo a manter o valor da chamada tensão de contacto abaixo dos 50V, conforme exigido pela norma CEI 64-8. O relé, graças ao seu isolamento interno, é imune a perturbações externas. A sua função é garantida também com correntes dierenciais alternadas sinusoidais e continuamente pulsantes, aplicadas de forma brusca ou subindo lentamente (tipo A). Dados técnicos gama de regulação da corrente 30mA...30A em 3 campos / gamas precisão da corrente +0/- 20% dal/de 20% al/até 100% f.s. gama de regulação do atraso 0,1...5 seg. em 2 campos / gamas exatidão do atraso ±10% del valore impostato/do valor definido frequência de funcionamento 47...63Hz terceira harmónica !/ atenuação 88% @ 150Hz
