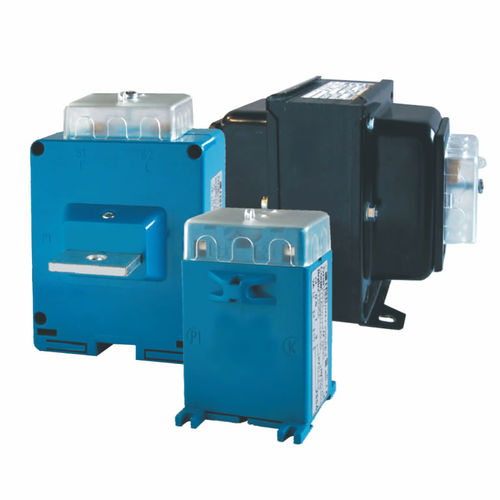

Transformador de corrente T series

encapsuladoindustrialIEC

Correção da relação de medição TC 0,1÷5A/0,1÷5A - 1÷5VA cl. 0,5 Correção da relação TC de medição 0,1÷15A/0,1÷5A - 2÷10VA cl. 0,5 Correção da relação de medição CT 0,1÷15A/0,1÷5A - 4÷20VA cl. 0,5 Correção da relação do TC de proteção 1÷100A/1o5A 10VA 5P5 - 8 5P10 - 5VA 5P15 - 3VA 5P20 Relação Proteção Correção CT Relação Proteção Correção CT 1÷100A/1or5A 20VA 5P5 - 15 5P10 - 8VA 5P15 - 6VA 5P20 Proteção de correção de rácio CT 1÷100A/1ou5A 40VA 5P5 - 30 5P10 - 15VA 5P15 - 10VA 5P20 Proteção de correção de rácio CT 1÷100A/1o5A 60VA 5P5 - 40 5P10 - 20VA 5P15 - 15VA 5P20 - material termoplástico auto-extinguível UL94-V0 - frequência de funcionamento 50÷60 Hz - tensão de referência do isolamento 0,72 kV - tensão de ensaio 3 kV x 1' 50 Hz - classe de isolamento E - grau de proteção IP 30 - sobreintensidade contínua 100% In - corrente térmica nominal de curta duração (I th) 60 In - corrente dinâmica nominal (I dyn) 2,5 x Ith - fator de segurança N ≤ 5 - temperatura de funcionamento -25 +50 °C - temperatura de armazenamento -40 +80 °C - fabricado de acordo com IEC/EN 61869-1 IEC/EN 61869
