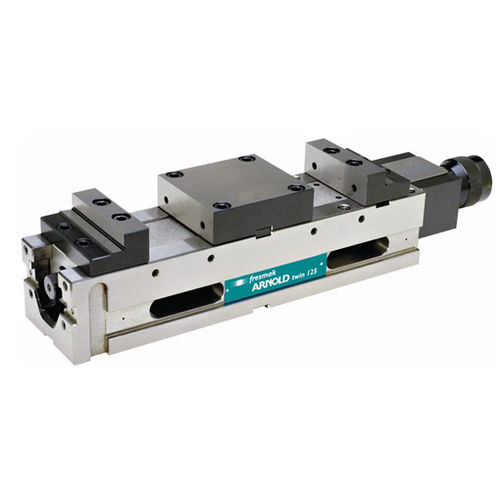

Os tornos ARNOLD TWIN de alta pressão são capazes de fixar duas peças simultaneamente.
- Precisão de 0,01 mm na repetibilidade da fixação.
- Adequado para trabalhar em centros de usinagem horizontais e verticais.
- Rectificação de todas as superfícies com um paralelismo e perpendicularidade de 0,02 mm.
- Posições de trabalho possíveis: apoiadas na base, no lado ou na cabeça verticalmente.
- Janelas laterais para limpeza rápida do interior dos tornos.
- A força de aperto é de 25/50 kN, dependendo do tamanho.
JAWS ESPECIAIS
Possibilidade de trabalhar com mordentes macios usinados de acordo com a forma da peça.
- Equipado com um intensificador hidráulico de alta pressão que não necessita de alimentação externa.
- Angle driver para a folga do manípulo mediante pedido.
- 6 tipos diferentes de fixação, alternando a posição dos mordentes standard: rodando os mordentes laterais e encaixando o mordente escalonado no meio, ou encaixando qualquer um dos mordentes centrais nos armários laterais no punho.
- Para fixar uma única peça de trabalho, coloque-a na Estação II.
MECANISMO DO 3º PONTEIRO
Função que permite fixar primeiro uma peça de trabalho e depois a outra, permitindo a sua montagem na posição vertical.
Operação da 3ª Mão: Ao girar o punho trazer a mandíbula móvel I para a peça de trabalho situado na estação I até que ele é apertado.
Mantendo o giro, traga o mordente móvel II em direção à peça de trabalho situada na estação II até que ela seja fixada.
Continuando com a volta, arranque o intensificador e comece a fixar com alta pressão.
---
