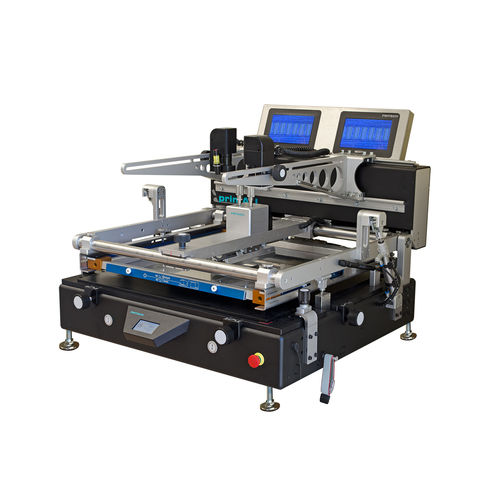

Máquina de serigrafia semiautomática printALL210

de pasta de soldaSMTflexível

A impressora semiautomática stencil printALL210 tem uma construção sólida e o funcionamento é simples. Os tempos de configuração são reduzidos ao mínimo porque as ferramentas não são necessárias. É possível realizar placas de circuito impresso com um tamanho máximo de 440 x 430 mm. A entrada flexível da PCB permite que a impressora stencil seja configurada em apenas alguns minutos. As adaptações a um formato de moldura diferente podem ser feitas sem ferramentas. A moldura de impressão de teste opcional reduz mais uma vez o tempo de configuração minmial. As armações comuns e robustas de alumínio e outros sistemas de troca rápida habituais, como Stencilman, VectorGuardTM e Zelflex ou similares, são utilizadas sem necessidade de mais adaptações. Isso permite a impressão dos menores PCBs até uma superfície de impressão máxima de 560 x 460 mm. A impressora a estêncil tem um rodo duplo para impressão em pasta impecável em ambas as direcções. A pasta é aplicada dentro do rodo duplo e, portanto, pode ser aplicada em ambas as direções. A pressão de contato do rodo pode ser ajustada por um parafuso. O anjo do rodo é ajustável de 45° até 90°. O controlador do microprocessador controla a descida do rodo motor, controla a impressão motorizada e assegura que a impressão é uniforme e reprodutível. Após a impressão, a mesa é baixada automaticamente sobre o ciclindro pneumático numa posição paralela e a impressora pode ser aberta. Todas as funções da impressora controladas pelo processador são manuseadas por um Ecrã Táctil intuitivo optimizado. Há também a possibilidade de salvar programas específicos do produto. Assim, a produção pode começar apenas com a escolha do programa correspondente. As placas de circuito impresso são fixadas através de dispositivos magnéticos facilmente ajustáveis. A fixação pode assim ser adaptada a uma placa de circuito impresso diferente em poucos segundos.
