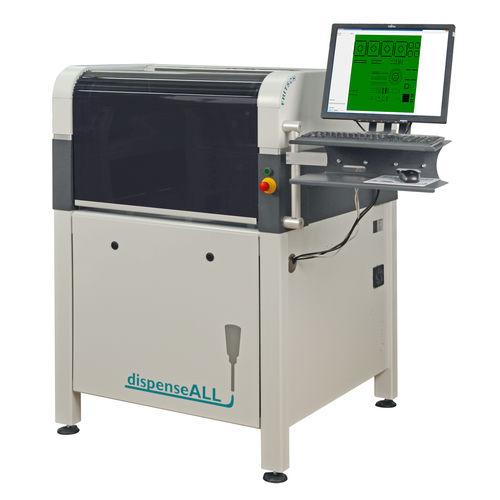

Dosador de líquidos dispenseALL420

de seringapara a indústria eletrônicade alta precisão

Informações do produto
O sistema de dosagem totalmente automático dispenseALL 420 é uma máquina flexível para aplicação de pasta de solda, cola, vedante, underfill, conformal coating e outros meios. É adequado para prototipagem, produção em série, aplicações especiais e para expansão de linhas de produção.

Projeto e funcionamento
O sistema possui uma unidade porta universal que permite o uso simultâneo de até três válvulas de dosagem diferentes. Cada cabeça de dosagem é acionada por um motor com encoder integrado para controlar a posição e atingir qualquer altura de dosagem na peça.

Principais características

• 1 a 3 válvulas de dosagem por máquina
• eixo servo para cada cabeça com controlo de posição por encoder
• mais de 10 válvulas diferentes disponíveis para vários meios
• dosagem paralela para aumentar a produtividade
• medição automática do bico de dosagem
• medição de altura sem contato de PCB/peças
• integração inline compatível com SMEMA
• programação via teach-in ou conversor CAD

Aplicações
O sistema suporta pontos, linhas, círculos e formas livres. Suporta válvulas tempo‑pressão, válvulas de precisão, válvulas de parafuso, dosagem por jato e sistemas de spray, e pode ser configurado conforme os meios e requisitos do processo.

Informações adicionais

• Válvulas de dosagem
• Cabeças de dosagem
• Software
• Módulos de software
• Detalhes
• Opções

Especificações técnicas

• Modelo: dispenseALL 420 (sistema de dosagem automático)
• Número de válvulas: 1 a 3 por máquina
• Tipos de válvulas suportados: tempo‑pressão, precisão, parafuso, jato, spray
• Padrões de dosagem: pontos, linhas, círculos, formas livres
• Controle de altura: acionamento por motor com encoder para alturas arbitrárias
• Funções: dosagem paralela, medição automática do bico, medição de altura sem contato
• Integração: sistema inline compatível SMEMA
• Programação: teach-in ou conversor CAD

Vídeo do produto
Está disponível um vídeo do produto que demonstra a configuração e aplicações típicas.
