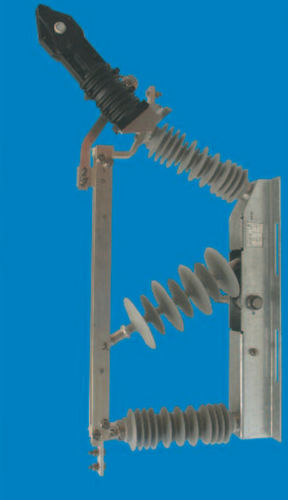

Chave seccionadora de média tensão FLa 15/9700-1B

unipolarCApara aplicações ferroviárias

Nível de isolamento nominal UNm 27,5 kV Tensão nominal de impulso UNi 185 kV Nível de ensaio de potência-frequência de curta duração Ua 80 kV Frequência nominal (C.A.) fr 50 Hz Corrente nominal de rutura I1 1600 A Corrente nominal de rutura por carregamento do cabo I4a 32 A Corrente nominal de resistência a curto prazo Ik 31,5 kA Duração nominal da corrente de curto-circuito tk 3 s Corrente suportável nominal de pico Ip 80 kA Corrente nominal de curto-circuito Ima 16 kA Distância de fuga aprox. s 1120 mm Drawing-no.LT3-102888 Peso aprox. 50 kg - Estrutura de base em aço - Peças de aço galvanizadas a quente de acordo com QTL 0200, pintura adicional (de acordo com a norma DB, material n.º 675.61) - Isoladores compostos
