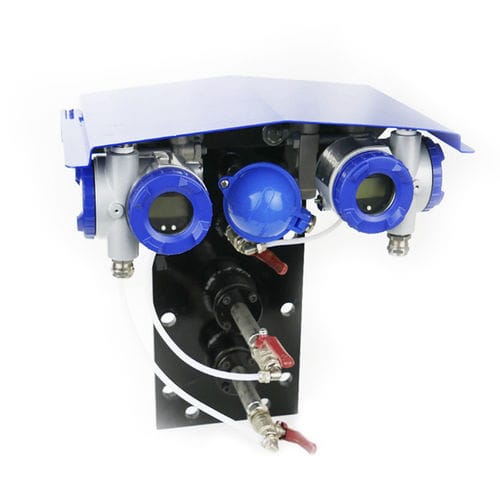

Medidor de vazão para gás de combustão ZMV

tipo Venturivolumétricoflangeado

MEDIDOR DE VAZÃO MICROVENTURI ZMV PARA MEDIÇÃO CONTÍNUA DE GASES DE COMBUSTÃO
UMA SOLUÇÃO FIÁVEL E ROBUSTA PARA APLICAÇÕES INDUSTRIAIS EXIGENTES
O medidor de vazão Microventuri ZMV da Fuji Electric foi concebido para a medição contínua da vazão, da pressão e da temperatura dos gases de combustão. Adaptado a ambientes industriais severos, é particularmente indicado para aplicações com elevada carga de poeiras e condições de operação exigentes.

CARACTERÍSTICAS MEDIDOR DE VAZÃO MICROVENTURI ZMV

• Medição contínua de vazão, pressão diferencial, pressão estática e temperatura dos gases de combustão
• Princípio de medição baseado em Microventuri, pressão diferencial e sonda Pt100
• Faixa de medição de vazão até 1.000.000 m3/h
• Temperatura de processo de 0 a 300 °C
• Pressão diferencial de 0 a 10 mbar
• Pressão estática de 800 a 1200 mbar
• Temperatura ambiente de operação de -20 a +50 °C
• Velocidade mínima de escoamento recomendada: 3 m/s
• Três saídas analógicas de 4-20 mA
• Opções disponíveis: interface tátil Fuji Electric, cálculo de vazão normalizada, saídas de alarme, comunicação Modbus, retrossopro automático
• Alimentação disponível em 110 Vca, 230 Vca ou 24 Vcc

APLICAÇÕES
O medidor de vazão Microventuri ZMV é particularmente adequado para o controle ambiental, especialmente em instalações de combustão, incineração, aquecimento urbano e medição contínua de emissões atmosféricas.

VANTAGENS

• Montagem em chaminés de pequeno ou grande diâmetro
• Fixação simplificada com uma única flange e montagem de um só lado da tubulação
• Solução ideal para gases muito carregados de poeiras, sem risco de obstrução
• Adequado para caldeiras de biomassa, carvão ou óleo combustível
• Sistema completo pronto para instalação com três sinais disponíveis em uma única montagem
• Integração facilitada em ambientes industriais exigentes
