Módulo linear de correia FBL80

guiadopara operações de soldagem

Visão geral

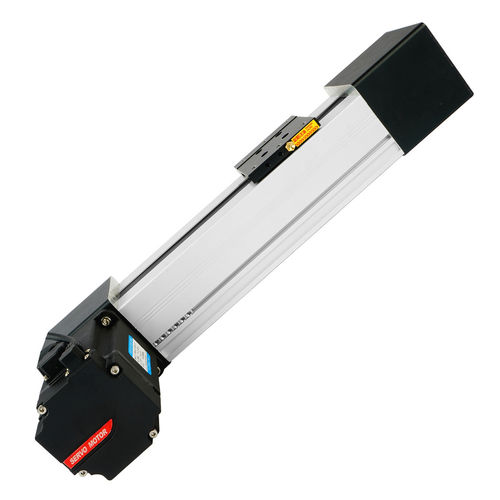

Atuador linear acionado por correia série FBL80 que combina uma guia linear totalmente selada de 80 mm com uma transmissão por correia de longo curso e alta velocidade e um motor de passo integrado ou opcional. Projetado para posicionamento linear preciso em ambientes industriais com poeira ou severos que exigem longa vida útil.

Principais características

• Guia linear FBL80 totalmente selada (largura do corpo 80 mm) fornecendo proteção contra poeira e operação confiável em ambientes contaminados.
• Grande capacidade de curso com compressão mínima e resistência estrutural a colisões com objetos duros sem deformação.
• Alta resistência a óleos e temperaturas elevadas para estender os intervalos de manutenção.
• Transmissão por correia com polia sincronizadora (circunferência 165 mm) para movimento linear de alta velocidade e aceleração suave até 1500 mm/s.
• Disponível com motor de passo integrado ou sem motor para acionamentos externos; repetibilidade de posição 0,05 mm.

Áreas de aplicação

• Sistemas automáticos de dosagem e pulverização
• Equipamentos de soldagem, embalagem e manuseio
• Equipamentos de impressão e sistemas transportadores a laser
• Máquinas de corte e acabamento para back-sheet fotovoltaicos
• Robôs de transporte e módulos auxiliares de automação
• Conjuntos para time-lapse e bancadas de testes laboratoriais
• Diversas linhas de produção de automação industrial

Especificações técnicas

• Série: FBL80
• Faixa de curso: 100 mm – 3900 mm
• Precisão de posição (repetibilidade): 0,05 mm
• Velocidade máxima: 1500 mm/s
• Carga máxima: 50 kg
• Circunferência da polia sincronizadora: 165 mm

Opções e integração

• Opções de motor: motor de passo integrado ou versão sem motor para acionamentos externos
• Interfaces de montagem padrão para integração direta em estruturas de automação
• Compatível com controladores de passo comuns e sistemas de feedback por encoder mediante solicitação
• Comprimentos de curso personalizados, sensores de fim de curso e suportes de fixação disponíveis
