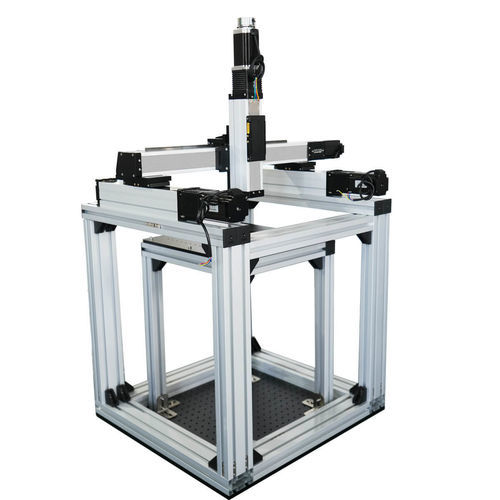

Mesa de coordenadas linear FSL60IS-VM

XYZmotorizadade 3 eixos

Descrição resumida:
Adotando módulos lineares fechados como estrutura principal, o equipamento é à prova de poeira, água e detritos. A estrutura intermediária personalizada suporta com estabilidade as amostras de teste, e a plataforma móvel superior permite movimentação multidimensional, sendo adequada para a montagem de diversos equipamentos de inspeção visual.

Detalhes do curso e precisão:
Curso personalizado: Eixo X 200 mm, Eixo Y 487 mm, Eixo Z 100 mm
Precisão de posicionamento repetido: ±0,02 mm

Características principais:

• Série: FSL60IS-VM
• Amplitude de braçada: 50 mm - 1050 mm
• Precisão de posicionamento: 0,01 mm
• Velocidade máxima: 200 mm/s
• Carga máxima: 70 kg

Descrição adicional do produto e da linha:
O sistema de posicionamento multieixos pode ser composto por diversos módulos, com curso de 50 mm a 12000 mm, precisão de posicionamento de 0,02 mm a 0,2 mm e capacidade de carga de 3 kg a 180 kg. É apropriado para aplicações em equipamentos médicos, linhas de produção de automação e indústria eletrônica.

Caractéristiques / spécifications techniques:

• Modelo/Série: FSL60IS-VM
• Curso personalizado (exemplo apresentado): X 200 mm; Y 487 mm; Z 100 mm
• Faixa de curso disponível (linha): 50 mm - 12000 mm
• Precisão de posicionamento (indicada): 0,01 mm
• Precisão de posicionamento repetido (indicada): ±0,02 mm
• Faixa de precisão da linha: 0,02 mm - 0,2 mm
• Amplitude de braçada (produto): 50 mm - 1050 mm
• Velocidade máxima: 200 mm/s
• Carga máxima do produto: 70 kg
• Capacidade de carga da linha: 3 kg - 180 kg
