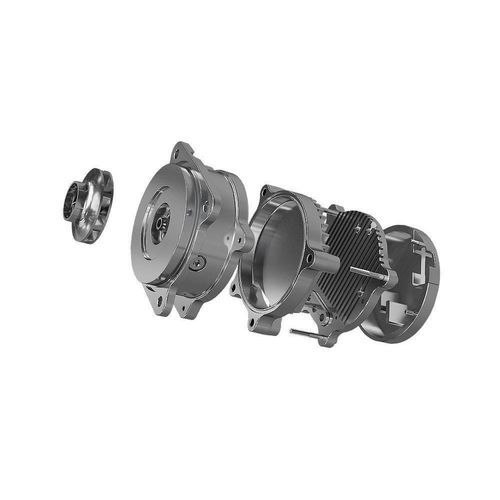

Bomba de hélice

para líquido de arrefecimentocom motor elétricoestacionária

Visão geral
As bombas Gates para data centers são projetadas para maximizar o fluxo de fluido num design compacto, procurando eficiência energética e confiabilidade. Essas bombas adaptam a experiência da Gates em gestão térmica para abordar as complexidades dos sistemas de refrigeração de data centers, com foco no desempenho em ambientes críticos.

Princípios de projeto
A Gates definiu a arquitetura da bomba com base nos requisitos da aplicação e na confiabilidade a longo prazo, avaliando configurações de motores de fluxo radial e axial quanto às características eletromagnéticas, térmicas e de embalagem. As configurações de fluxo axial foram selecionadas quando as metas de densidade de torque e as restrições de integração favoreciam um motor compacto e de alta eficiência. O projeto enfatiza embalagens à prova de vazamento e o isolamento do motor e eletrônica contra possível intrusão de fluido refrigerante.

Recursos e benefícios

• Projetadas para confiabilidade e otimizadas para eficiência em aplicações de refrigeração de data centers.
• A arquitetura de motor de fluxo axial proporciona maior densidade de potência e eficiência — até ~25% de melhoria em comparação com motores de fluxo radial equivalentes.
• Design com rotor seco: melhora da eficiência do motor, durabilidade, confiabilidade e redução do NVH em comparação com designs radiais padrão.
• Compatibilidade com fluidos: construídas para uma ampla gama de fluidos, incluindo misturas PG25 e fluidos dielétricos.
• Designs modulares e escaláveis para reduzir o tempo de desenvolvimento e suportar customização.
• Capacidades de montagem dupla: disponíveis em configurações de montagem em coletor direto e montagem em chassi para maior flexibilidade de integração.
• Modelos à prova de vazamento, compactos e escaláveis que isolam motor/eletrônica do risco de contato com o fluido.

Bomba axial trifásica (detalhes da classe de produto)
Os projetos de bombas axiais trifásicas destinam-se a alto fluxo volumétrico com alta densidade de potência em um pacote compacto. Famílias de placas de controle são isoladas para proteção contra contaminação. As faixas de potência e tensão suportadas são descritas nas informações do produto: níveis de potência aproximados de 100 W a 6 kW e tensões de entrada DC de cerca de 12 V a 800 V. Essas bombas destinam-se a projetos in‑rack 4U+ e configurações side‑car; projetos de maior potência (20 kW+) estão em desenvolvimento para soluções de fluxo super elevado.

Aplicações

• Projetos de CDU in‑rack 4U+ que exigem alto fluxo em um pequeno envelope.
• CDUs side‑car que lidam com grandes volumes de fluxo e múltiplos loops de fluido com grandes trocadores de calor de placas.
• Torre e racks de refrigeração líquida de fluxo super elevado (cenários com L/min muito altos por rack).
• Aplicações de bombeamento de loop secundário e água de instalação onde é necessário alto fluxo volumétrico com baixa carga diferencial.

Recursos e ferramentas
Documentação do produto e recursos de suporte são publicados para esta família de produtos, incluindo folhas de produto e um folheto da família de soluções para data center. Ferramentas de engenharia e calculadoras (fluxo/pressão e orientações ThermalPro) são fornecidas para ajudar a identificar opções de bomba adequadas e as compensações de desempenho em nível de sistema.

Características técnicas / especificações

• Topologia do motor: arquitetura de motor de fluxo axial (opções de rotor seco disponíveis).
• Densidade de potência: até ~25% de melhoria na eficiência do motor vs. designs radiais equivalentes.
• Faixa de potência (indicativa): ~100 W a 6 kW (variantes da família de produtos); desenvolvimento de designs 20 kW+ em andamento.
• Tensão de entrada (indicativa): ~12 V a 800 V DC (variantes específicas do produto).
• Opções de montagem: manifold direto e chassi (capacidades de montagem dupla).
• Formato: modelos compactos, à prova de vazamento e escaláveis adequados para configurações de rack 4U+ e side‑car.
• Compatibilidade de fluidos: projetadas para uma ampla gama de coolants, incluindo PG25 e fluidos dielétricos.
• Proteção: opções de placa de controle isolada para reforçar a proteção contra contaminação e isolar a eletrônica da intrusão de fluido.
• Casos de uso alvo: CDUs in‑rack, CDUs side‑car, refrigeração de data center de super alto fluxo, bombas para loop secundário e água de instalação.
