Porta PCI-Express GPIO-BUS MS64-Windows| 141030-01A1

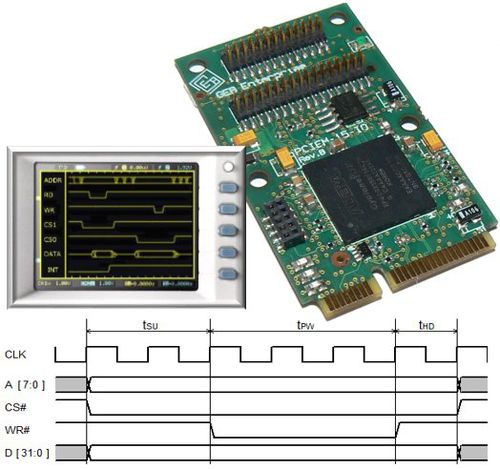

O IP de IOBUS é um mestre assíncrono dinâmicamente reconfigurable da barra-ônibus projetado pela empresa de GEB. Suporta interrupções largas, externas de 8/16/32 de barra-ônibus de dados, latência fixa ou ciclo variável da barra-ônibus da latência. O IOBUS será a barra-ônibus usada para uma comunicação entre um número mestre (o cartão de Pcie) e não especificado de escravos. A barra-ônibus suporta até 32 bocados de dados, um endereço de até 8 bocados, microplaqueta 2 seleta (CS#), lido permite (RD#), escreve o pedido do estroboscópio (WR#), de interrupção (INT#) e um sinal opcional da espera (WAIT#). No lado interno da barra-ônibus, o IP de IOBUS é completamente complacente com a especificação de Altera Avalon, assim que pode-se facilmente adicionar a todo o projeto de Altera Qsys. Neste lado, há uma relação do escravo dois Avalon, primeira é etiquetado MEM permite acces aos dispositivos externos. A segunda relação é etiquetada CSR, ele executa os registos de um espaço de configuração que devem ser usados a programar os sincronismos. O CSR permite a programação da instalação (ts), a largura de pulso (tpw), o tempo de preensão (th) seletivamente para lido e escreve ciclos e igualmente o usuário pode igualmente permitir o pedido de interrupção e os sinais da espera e sua polaridade.
