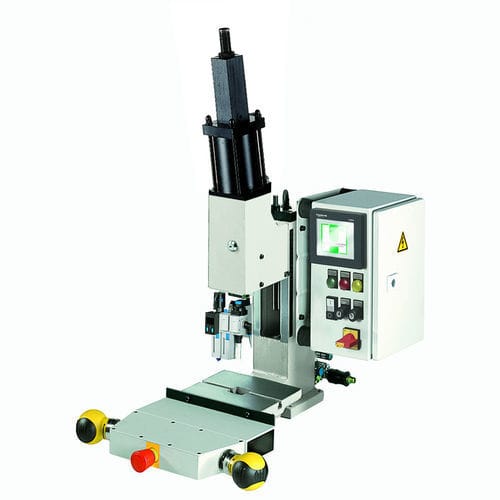

Prensa pneumática 20 KHKP

de alavancade controle manual

Visão geral do produto

• Designação do modelo: 20 kN KHKP
• Tipo: Prensa de alavanca pneumática
• Operação: Manual

Tabela de dimensões
A2: 800
B: 580
C: 415
D: 200
E: 200
F: 120
G: 75
U: 21
V: Ø 10 H7
X: 60-225
X1: 0-60
Ymax: 890

Fornecimento / Variantes base

• Prensa padrão com altura de instalação aumentada
• Prensa padrão sem acessórios
• Prensa padrão com garganta aumentada

Acessórios

• Pino de fixação sem colar
• Pino de fixação com colar
• Mesa rotativa divisão 2–24, adequada para prensas com controlo SpiceFlex / D-Con
• Pedal com fio com ligação de plug para SpiceFlex / D-Con
• Placa de troca para mesa rotativa com furo (apenas com RT)
• Comando de segurança de duas mãos ZS08
• Comando de segurança de duas mãos ES07
• SpiceFlex modular
• Série SE para comando simples de segurança de duas mãos

Mesa deslizante

• Mesa deslizante de alta capacidade, mecânica
• Mesa deslizante de alta capacidade, mecânica com parafuso de bloqueio
• Mesa deslizante de alta capacidade, mecânica com controlo eletropneumático

Exclusivo GECHTER
Guias prismáticas ajustáveis sem folga. A peça presa pode ser removida para a frente sem danificar o pino de fixação.

Especificações técnicas

• Tipo de prensa: Prensa de alavanca pneumática
• Operação: Manual
• Avanço (overhang): 120 mm
• Altura de instalação ajustável: 60 mm - 220 mm
• Curso: 0 mm - 60 mm
• Geração de força: Cilindro pneumático - Alavanca articulada
• Força máxima no PMS: 20 kN
• Pressão de operação: 6 bar
• Furo de localização: Ø 10 H7
• Peça presa: Peça de fixação removível
• Guia antivisão (anti-twist): Guia prismática
• Guia ajustável sem folga: Por fuso de ajuste
• Par de aperto por parafuso da unidade de guia: 90 Nm
• Ligação do tubo: 1/4''
• Comando de segurança de duas mãos ES07: Opcional
• Comando de segurança de duas mãos ZS08: Opcional
• Comando de segurança de duas mãos Spice Flex: Opcional
• Força de prensagem: 20 kN
• Cor standard: RAL 7035
• Peso: 43 kg
