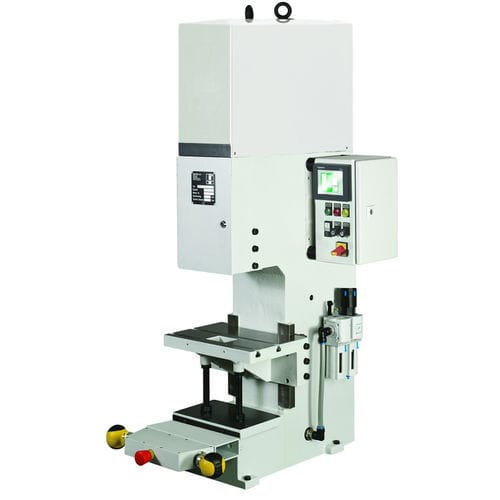

Prensa hidropneumática 110 HPC

tipo C

Visão geral
Prensa hidropneumática em C da série HPC projetada para operações de prensagem precisas e de alta força. Estrutura em C compacta com altura de instalação ajustável, variantes de curso e curso de força selecionáveis e opções de comando e segurança disponíveis.

Tabela de dimensões
A2: 1010
B: 540
D: 360
E: 160
G: 71
Xmax: 295
Y: 1420

Fornecimentos / Base

• X1 = curso 50 mm com curso de força 6 mm
• X1 = curso 100 mm com curso de força 6 mm
• X1 = curso 50 mm com curso de força 12 mm
• X1 = curso 100 mm com curso de força 12 mm, comprimento de curso personalizado sob consulta

Acessórios

• Pino de aperto sem colar
• Pino de aperto com colar
• Placa rotativa 2–24 divisões, adequada para prensas com controlo SpiceFlex / D-Con
• Pedal com cabo e conector para SpiceFlex / D-Con
• Placa de troca para mesa giratória com furação (apenas com RT)
• Comando de segurança de duas mãos ZS08
• SpiceFlex modular

Mesa deslizante

• Mesa deslizante de alta carga, mecânica
• Mesa deslizante de alta carga, mecânica com pino de bloqueio
• Mesa deslizante de alta carga, mecânica com comando eletropneumático

Especificações técnicas

• Série do modelo: HPC
• Tipo de prensa: Estrutura em C com mesa ajustável
• Operação: Controlo (opcional)
• Avanço: 160 mm
• Altura de instalação ajustável: Máx. 295 mm
• Curso / curso de força: 50 mm / 6 mm (outras variantes disponíveis)
• Força de prensagem (curso de força): 110 kN
• Força de prensagem (aproximação): 8,4 kN
• Força de extração (retorno): 6,7 kN
• Geração de força: Cilindro hidropneumático
• Pressão de trabalho: 6 bar
• Furo de localização: Ø 25 H7
• Peça apertada: Peça de aperto removível
• Guiamento anti-torção: Guiamento prismático
• Guiamento sem folga ajustável: Por cunhas de regulação
• Mangueira de ligação: 1/2''
• Comando de segurança de duas mãos ZS08: Opcional
• Comando de segurança de duas mãos SpiceFlex: Opcional
• Cor padrão: RAL 7035
• Peso: 320 kg
