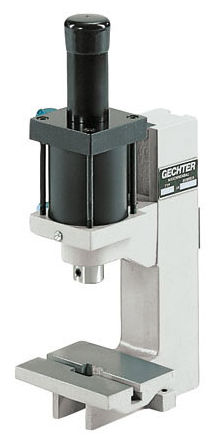

Prensa pneumática 2 LP

com alavanca de comando

Visão geral
A série LP apresenta consumo de ar muito baixo graças a cilindros multicâmara especiais e é fornecida de série com curso continuamente ajustável de 40 mm. Força de prensa: 2 kN na pressão de referência.

Tabela de dimensões
C: 260
D: 120
E: 70
F: 55
G: 39
U: 22
V: Ø 10 H7
X: 83-180
X1: 0-40
Ymax: 497

Características únicas
Guia prismática ajustável sem folga. Peça de aperto frontal removível; o pino de fixação não é danificado durante a remoção.

Acessórios

• Prensa: curso padrão 40 mm

Especificações técnicas

• Tipo de prensa: Prensa de alavanca pneumática
• Modo de acionamento: Com comando (opcional)
• Alcance (saliente): 70 mm
• Altura de instalação regulável: 83 mm - 180 mm
• Comprimento do curso: 0 mm - 40 mm
• Força de prensa / pressão de referência: 2 kN / 6 bar
• Geração de força: Cilindro pneumático
• Pressão de trabalho: 3 - 7 bar
• Furo de fixação: Ø 10 H7
• Aperto da ferramenta: Parafuso de pressão
• Guia anti-rotação: Anti-rotação com folga ± 0,2 mm
• Regulagem de altura da parte de guia: Manual
• Torque de aperto por parafuso de guia: 70 Nm
• Ligação pneumática: 1/4''
• Comando de segurança duas mãos ES06: Opcional
• Comando de segurança duas mãos ZS06: Opcional
• Comando de segurança duas mãos Spice Flex: Opcional
• Cor padrão: RAL 7035
• Peso: 8 kg
