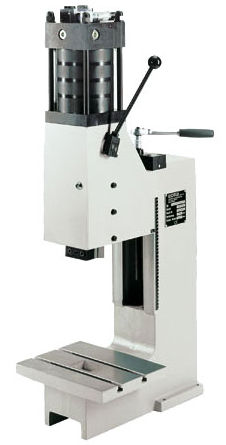

Prensa manual 4 HKP/L-DS

pneumáticade controle manualcom alavanca de comando

Produto
Prensa manual de alavanca com assistência pneumática (prensa manual de articulação) que fornece força de prensagem de 4 kN com pressão de serviço até 7,8 bar. Cilindro pneumático para geração de força; operação manual com curso de potência assistido por ar.

Tabela de dimensões
A2: 340
B1: 260
C: 415
D: 200
E: 120
F: 92
G: 75
U: 21
V: Ø 10 H7
X: 73-240
X1: 6-46
Ymax: 678

Visão geral / Características únicas
Guia prismática ajustável sem folga. A peça presa pode ser removida para a frente sem danificar o pino de fixação. 1x DIN 650 M8x10 (detalhe da mesa).

Configurações disponíveis & exemplos (opções de fornecimento ilustradas)

• Base: Prensa padrão com altura de instalação aumentada
• Base: Prensa padrão sem acessórios
• Base: Prensa padrão com boca aumentada

Acessórios (exemplos)

• Micro-ajuste PFE
• Ajuste de profundidade de precisão PTE (adaptador)
• Placa de centralização com furo central
• Base da prensa aprox. H 800 x L 690 x P 565 mm ajustável com elementos de apoio de máquina
• Base da prensa aprox. H 700 x L 690 x P 565 mm ajustável com elementos de apoio de máquina
• Mesa de apoio para fixação lateral na base da prensa (lado esquerdo), regulável em altura
• Mesa de apoio para fixação lateral na base da prensa (lado direito), regulável em altura
• Contador de curso pneumático
• Comando adicional por botão para acionamento definido (ex.: para oficinas protegidas)

Mesa deslizante (exemplos)

• Mesa deslizante de alta resistência, mecânica
• Mesa deslizante de alta resistência, mecânica com pino de travamento

Suporte de fixação (exemplos)

• Suporte de fixação aprox. H 160 x L 130 x P 58 mm (apenas para colunas com saliência aumentada)
• Suporte de fixação aprox. H 160 x L 130 x P 118 mm (apenas para colunas com saliência aumentada)

Detalhes do produto
As especificações técnicas detalhadas estão listadas no bloco seguinte "Especificações técnicas".

Especificações técnicas

• Tipo de prensa: Prensa manual de alavanca com assistência pneumática
• Operação: Manual
• Saliência: 120 mm
• Altura de instalação regulável: 73 mm - 240 mm
• Curso de aproximação regulável: 6 mm - 46 mm
• Curso de potência: < 6 mm (pneumático)
• Força de prensagem em curso de potência / pressão de serviço: 4 kN / 7,8 bar
• Geração de força: Cilindro pneumático
• Pressão de serviço: 3 - 7,8 bar
• Furo de localização: Ø10 H7
• Peça presa: Peça removível
• Guia anti-rotação: Guia prismática
• Guia ajustável sem folga: Por cunhas de ajuste
• Posição da alavanca manual: Direita, ajustável 360°
• Regulação de altura unidade de guia: Manivela
• Par de aperto por parafuso: 90 Nm
• Conexão de mangueira: 1/4"
• Cor padrão: RAL 7035
• Peso: 36 kg
