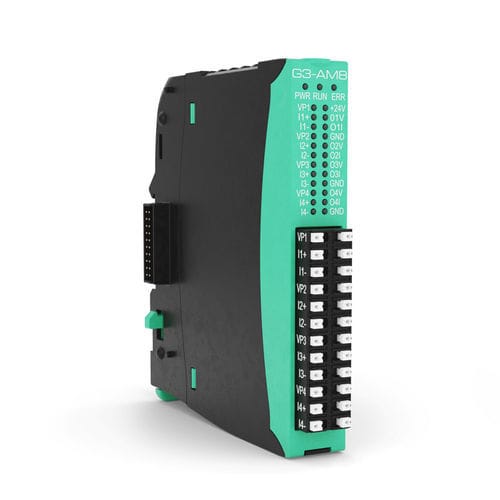

Módulo E/S digital G3-AM8

EtherCATcom 4 saídas analógicascom 4 entradas analógicas

O módulo G3-AM8 tem 4 entradas analógicas e 4 saídas analógicas totalmente configuráveis ​​que podem ser usadas para a aquisição de diferentes sinais do campo, como sensores lineares, unidades de retransmissão, válvulas proporcionais, sistemas de posicionamento e para fornecer comandos como referência a drives, servos, relés de estado sólido com entrada linear ou retransmitir variáveis ​​para outros dispositivos ou para registro de dados. As entradas podem ser configuráveis ​​por software como tensão (0…10 V, ±10 V), corrente (0…20 mA, 4…20 mA) ou potenciômetro (>1 kΩ). As saídas podem ser configuráveis ​​por software como saída de tensão (±10 V) ou saída de corrente (0…20 mA, 4…20 mA). O G3-AM8 pode ser usado com todos os gateways e CPUs G-Mation dos quais recebe alimentação. Ele precisa de um externo +24 V±25%, 0,5 A máx. para sinais de campo. As saídas são protegidas contra curto-circuito e sobrecarga Tensão 0…10 V, ±10 V > 1 MΩ Corrente 0/4…20 mA = 100 Ω Potenciômetro > 1 MΩ Tensão ±10 V máx. 20 mA cada canal Corrente 0…20 mA, 4…20 mA, carga máx. 600 Ω Precisão melhor que 0,1% em escala total em toda a faixa de temperatura de -10 °C a +60 °C. Conversão A/D de 16 bits Diagnóstico: LED de detecção de fonte de alimentação
