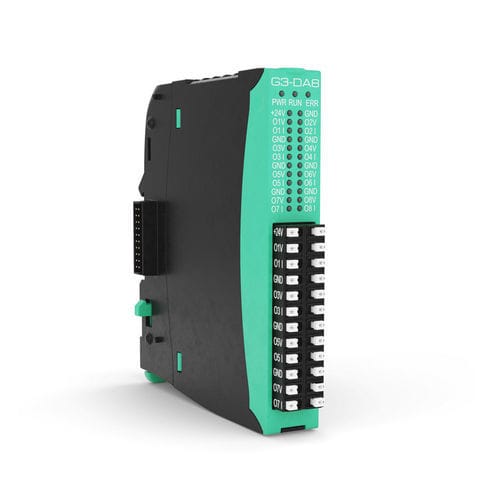

Módulo de saída analógico G3-DA8

EthernetEtherCATcom 8 saídas analógicas

O módulo G3-DA8 possui 8 saídas analógicas isoladas que podem ser usadas para enviar sinais de referência para drives, servocontroles, relés de estado sólido de alimentação com entrada linear ou retransmitir variáveis para dispositivos de gravação/outras unidades, etc. As saídas podem ser configuráveis por software como saída de tensão (±10V) ou saída de corrente (0…20mA, 4…20mA). G3-DA8 pode ser usado com todos os módulos e ponte G-Mation G3 do qual recebe alimentação para controle eletrônico. Necessita de +24V±25% externo, 0,5A máximo para sinais de campo. O G3-DA8 pode atualizar 8 saídas analógicas em menos de 80 μs, permitindo aplicações rápidas e precisas de malha fechada e controle de processo em combinação com protocolos de comunicação em tempo real Fast Ethernet. As saídas são protegidas contra curto-circuito e sobrecarga. Saída analógica configurável: – Tensão ±10V máx. 20mA cada canal – Corrente 0…20mA, 4…20mA, carga máxima de 600Ω Precisão melhor que 0,2% f.e. Conversão A/D de 16 bits Tempo de amostragem <80μS por 8 canais Diagnósticos: – LED de detecção de fonte de alimentação
