Potenciômetro deslizante PZ12-S-025 0000X000X00

manualcom caixapara aplicações industriais

Visão geral
O PZ12 (Gefran) é um potenciômetro de posição com corpo cilíndrico 1/2 in, concebido para instalação industrial compacta e versátil.

Características principais

• Corpo cilíndrico 1/2 in para instalação compacta.

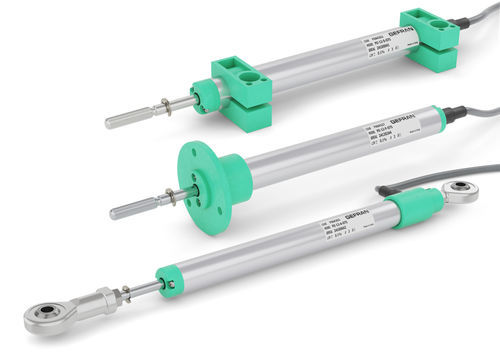

• Sistemas de fixação disponíveis: cantoneiras, articulações autoalinhantes ou flange.
• Estrutura mecânica otimizada para execuções especiais e variantes personalizadas.
• Ausência de variação do sinal elétrico fora do curso elétrico teórico, simplificando a instalação.
• Aplicações típicas: máquinas para trabalho e acabamento de madeira e vidro, bancadas de ensaio automotivas.

Pedido e configuração

• Exemplo de código de encomenda: PZ12-S-025 0000X000X00.
• Opções de montagem: S = cantoneiras; A = articulações autoalinhantes; F = flange.
• Courses/modelos disponíveis: 25, 50, 75, 100, 125, 150, 175, 200, 250, 300 (unidades conforme seleção).
• Posição ajustável via slider ou entrada numérica durante a configuração; seletor de unidades: mm, cm, inch, ft.
• Anexos: opção incluir curva de linearidade ou sem certificado.
• Códigos de comprimento de cabo: 0 = padrão, 2, 3, X = outros comprimentos a pedido.
• Opções de cor da cabeça plástica: 0 = verde (padrão), N = preto.

Recursos disponíveis (listados na página)

• Brochura (Position Transducers)
• Brochura da linha de produtos
• Ficha técnica PZ12
• Declaração de conformidade UK - PZ12
• Declaração de conformidade EU - PZ12
• Declaração de conformidade EU 339 - PZ12

Especificações técnicas

• Corpo: 1/2 in cilíndrico.
• Fixação: S (cantoneiras), A (articulações autoalinhantes), F (flange).
• Exemplo de código de encomenda: PZ12-S-025 0000X000X00.
• Courses/modelos disponíveis: 25–300 (incrementos padrão).
• Unidade de posição (configurável): mm (padrão), cm, inch, ft.
• Opções de comprimento de cabo: padrão (0) ou selecionáveis (2, 3, X outras a pedido).
• Anexos: curva de linearidade ou sem certificado.
• Cores da cabeça plástica: verde (0), preto (N).
• Aplicações recomendadas: máquinas de trabalho/acabamento de madeira e vidro, bancadas de ensaio automotivas e outros usos industriais de posicionamento.
