Potenciômetro deslizante PZ34-S-025 0000X000X00

manualanalógicopara equipamento eletrônico

Produto
PZ34 — potenciômetro linear com corpo cilíndrico de 3/4 polegada, indicado para medição de posição e deslocamento em aplicações industriais.

Características principais

• Curso: 25 a 300 mm
• Fixação mecânica: cantoneiras (brackets), articulações autoalinhantes ou flange
• Linearidade independente até ±0,05%
• Resolução: infinita

Descrição

• Sem variação do sinal elétrico fora da excursão elétrica teórica
• Velocidade máxima de deslocamento: até 10 m/s
• Temperatura de operação: -30 a +100 °C
• Ligação elétrica: cabo blindado de 3 condutores (1 m padrão; comprimentos especiais sob pedido)
• Expectativa de vida: > 25×10^6 m ou > 100×10^6 operações (considera a menor das duas, em condições CEU)
• Grau de proteção: IP60

Configurações disponíveis e dados para encomenda

• Exemplo de código de encomenda: PZ34-S-025 0000X000X00

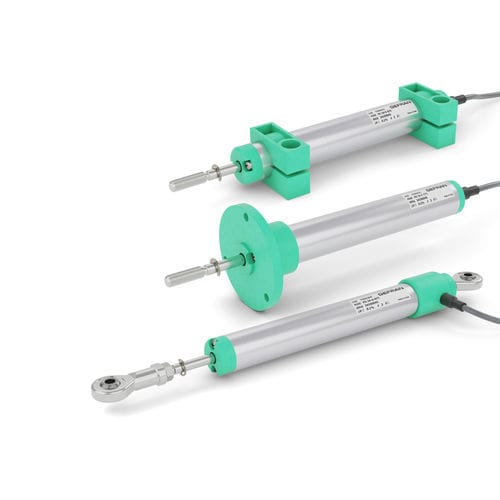

• Opções de montagem: S = cantoneiras; A = articulações autoalinhantes; F = flange
• Cursos selecionáveis: 25, 50, 75, 100, 125, 150, 175, 200, 250, 300 mm
• Comprimento de cabo: 0 = 1 m (padrão); 2, 3 = opções; X = comprimentos sob pedido
• Acessórios: L = curva de linearidade mediante pedido; 0 = nenhum
• Cor cabeças plásticas: 0 = verde (padrão); N = preto

Especificações técnicas

• Nome do produto: PZ34
• Tipo: sensor de posição potenciométrico
• Curso: 25–300 mm
• Linearidade independente: até ±0,05%
• Resolução: infinita
• Saída elétrica: potenciométrica analógica
• Cabo: blindado, 3 condutores, 1 m padrão
• Velocidade máxima de deslocamento: até 10 m/s
• Temperatura de operação: -30 °C a +100 °C
• Vida útil: > 25×10^6 m ou > 100×10^6 operações
• Grau de proteção: IP60
• ATEX / Ex: apto para áreas Ex (grupos de gás IIA, IIB, IIC) — consulte a documentação técnica
