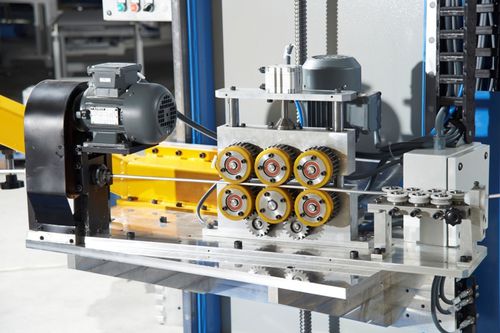

Máquina bobinadeira de fitas

de tubopara fabrico de tubode processo

Esta máquina foi concebida e fabricada para embalar automaticamente o tubo de alumínio exterior do armário de plástico termoformado ou dos armários de alumínio dos frigoríficos e congeladores. Áreas de utilização comum para a secção de congelação de frigoríficos estáticos, arcas congeladoras, armários de chapa de alumínio com dimensões máximas de 200 litros. Estrutura da máquina - Servo-eixo Z, R Grupo expansor Abridor de bobinas de tubos de alumínio, endireitador, alimentação, unidade de forma D, tubo unidade de corte de tubos, unidade de fita e cabeça de rolo. Fluxo do processo da máquina De acordo com a dimensão do armário configurado com o sistema PLC; o tubo de alumínio é alimentado automaticamente e o operador fixa o tubo e a fita no armário manualmente e inicia a operação que continua automaticamente até ao fim do ciclo. O produto acabado é descarregado manualmente. Através do controlo do servo motor, o passo de enrolamento necessário pode ser ajustado e executado com precisão A máquina pode ser utilizada para diferentes dimensões de armários apenas mudando o molde. O tempo médio de preparação para a mudança de molde é de cerca de 15 minutos. A infraestrutura do PLC é a nova geração de sistemas de controlo de movimento da Siemens. Os sistemas de segurança necessários podem ser integrados. A prescrição está disponível no ecrã tátil. Os componentes pneumáticos são Festo, os equipamentos e componentes de segurança são PILLZ, os sistemas lineares são INA.
