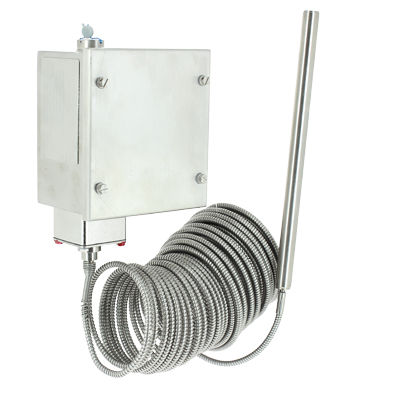

Interruptor de temperatura de expansão de gás FX

ajustávelSPDTem aço inoxidável

Versão: bulbo directo ou capilar Caixa: Aço inoxidável 316 Elemento sensor: IP66/67 Elemento sensor: Lâmpada e capilar de aço inoxidável Troca: 1 ou 2 trocas(SPDT) Opções: » Blindagem em aço inoxidável ou capilar revestido a PVC » Aumento da caixa de segurança (ATEX/IECEx) » Segurança Intrínseca (em breve) » Capacidade SIL (em breve) Princípio de funcionamento A pressão ou temperatura é aplicada ao elemento sensor (SE), cuja posição muda depois, actuando sobre o braço flexível (FA). A força produzida desta forma é equilibrada pela mola (RS). É assim que o set point é ajustado. Medida que o set point se aproxima, a alteração de forças perturba o equilíbrio (FA) e actua sobre o contacto. Uma segunda mola (DBS) agindo sobre o braço flexível (FA) aumenta o desvio do(s) interruptor(es). A força produzida pela mola de banda morta é ajustável, e é usada para compensar os dois contatos no caso de funções diferenciais. As escalas de pressóstato e de temperatura indicadas no nosso catálogo são valores para um set point para baixar a pressão ou a temperatura. TipoS de HouSINgS Caixa padrão: zamak, cobertura de alumínio, revestimento de tinta epóxi Caixa à prova de explosões (RTPF): Alumínio AS10G, revestimento de tinta epóxi Caixa de poliéster (FPP) Caixa de aço inoxidável 316L/1.4404 (FPX) Parafusos e acessórios externos em aço inoxidável 316 IP 66 (IP68 disponível como opção) IP 56 (IP66 disponível como opção) para pressóstato com diafragma actuado em FML, FMS, caixa padrão tipo FMT conforme EN 60 529 (IEC 529)
