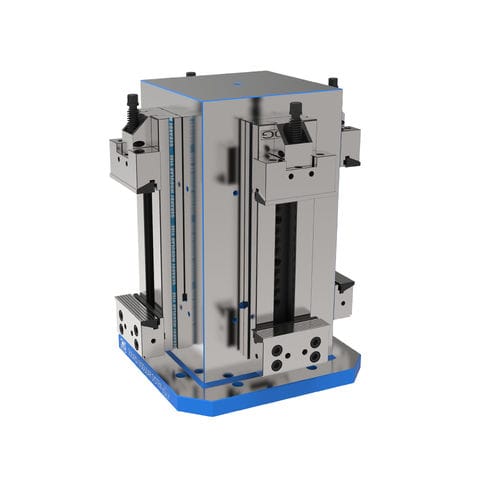

Coluna de fixação modular 53A

em ferro fundido

Gerardi SpA » Produtos » Sistemas de Fixação » Porta Peças PORTA PEÇAS Os porta peças gerardi são especiais para centro de usinagem horizontais Com suporte e integração dos sistemas de fixação da Gerardi SpA , que projetou e gradualmente, desenvolveu uma gama de peça em fundição monobloco em ferro fundido G30 (com paredes de espessuras em torno de 43-45mm, com duplo alívio de tensões e estabilizações) e recentemente também foram fundidos em alumínio especial de alta resistência. Estes Porta Peças podem ser fornecidos na forma de: cubos, cantoneiras, tombstones, placas, pallets e pedidos especiais. Usinagem e Acabamento nas versões disponíveis: Versão A - monobloco fundido – Acabamento de fresa. Versão B – Fundição - Desbaste com sobre metal e base acabada. Versão C - Completamente acabado. Tolerâncias de ± 0,02 mm. Versão E - Com grade de furos calibrados e roscas integradas. Versão F - Com grade de buchas temperadas ( 100Cr6) e furos com roscas postiças ( Tipo Helicoil) em aço inoxidável. ALTA PRECISÃO dentro ± 0,02mm BUCHAS DE CENTRALIZAÇÃO em aço temperado 100Cr6 - DIN 179C COMPLETELY MACHINED BASE Todos os nossos cubos porta peças (excluindo os fundidos em bruto) são previstos na base de apoio 4 furos de Ø20 H7 , com dimensões e passos de precisão para a utilização do Sistema Zero Point Gerardi ou para fazer a interface com o pallet da máquina. Versão A - ACABAMENTO DE FRESA Ferro fundido G30, monobloco, com desbaste de fresa. Paredes de espessuras em torno de 43-45mm, com duplo alívio de tensões e estabilizações é com sobremetal de 10mm. Versão B - BASE ACABADA com desbaste e base acabada e rasqueteada para pallets conforme normas europeias e japonesas.
