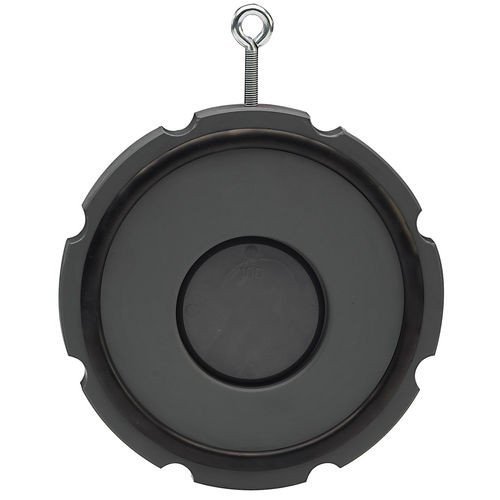

Válvula de retenção de portinhola 369

DINflangeadawafer

Grandes instalações requerem uma válvula que seja simples de inserir e manter, razão pela qual a GF Piping Systems desenvolveu a Válvula de Retenção Wafer Tipo 369. Ela pode ser instalada horizontal ou verticalmente e garante excelentes características de fluxo. Ilhós de apoio para encaixe simples Adequado para montagem vertical e horizontal Instruções de instalação: Instalação entre adaptadores de flange ISO/DIN (todas as dimensões) e ANSI/BS (todos excepto DN32 e DN125) Instalação com adaptador de flange ANSI/BS: para válvulas de retenção de wafer DN40 a DN80 é necessário utilizar adaptadores de flange ANSI/BS com a próxima dimensão maior (exemplo válvula de retenção de wafer DN40 entre DN50 adaptador de flange ANSI/BS) Centralização por diâmetro do corpo (ISO/DIN por D3, ANSI/BS por D) Vedação com junta de flange especial (excepto DN32, o-ring) Uma zona estabilizadora com pelo menos 5 vezes o diâmetro nominal (DN) deve ser fornecida antes e depois da válvula de retenção do wafer (recomenda-se 10 vezes o DN) Não é permitida a instalação directa na flange da bomba ou na curva seguinte A utilização do tubo de PVC-U PN16 só é possível até ao d63 As válvulas de retenção sem mola de reset não são recomendadas para fluxos pulsantes (produção de ruído)
