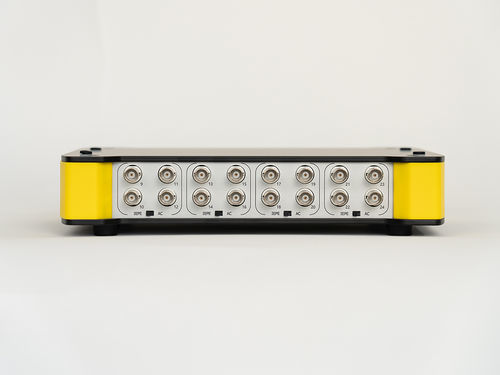

Sistema de aquisição de dados de tensão ADCA400

boxpara laboratóriopara aquisição simultânea de amostragem

Descrição breve
Utilize o seu gravador de dados da série gt4 com sensores padrão através da caixa adaptadora de 24 canais ADCA400. A caixa adaptadora ADCA400 em alumínio com invólucro em plástico foi concebida para ligar placas de medição analógicas simétricas DMCADC4xx a até 24 saídas de tensão unipolares ou a sensores alimentados comuns 2–20 mA (p. ex. ICP®, DeltaTron®, Isotron®, Piezotron®).

Funções / Aplicações
A caixa adaptadora permite a ligação de até 24 sensores via conectores BNC e a seleção da faixa de tensão de entrada por grupos de entradas. Configurações e resultados de calibração de fábrica podem ser armazenados em memória não volátil e usados para compensação durante a medição. A transmissão sem interferências do conetor MDR68 para a placa analógica é assegurada pelo uso do cabo simétrico mccabAR1xx.

Conexões e operação

• 24 conectores BNC (8 frontais, 16 traseiros)
• Um interruptor por cada grupo de 4 entradas AC para selecionar a faixa de tensão de entrada (±10 V ou 2 V a 22 V com alimentação dos sensores de 3 mA)
• Conector frontal MDR68 para inserções repetidas fiáveis

Mecânica e alimentação

• Caixa de alumínio com invólucro em plástico
• Empilhável até 4 unidades e um gravador gt4 (ligadas mecanicamente por parafusos)
• Consumo reduzido (típ. 5 W)
• Monitorização de tensão integrada
• LED verde de funcionamento

Compatibilidade
Projetada para placas de medição analógicas simétricas DMCADC4xx e utilização com cabos de ligação MDR68 (p. ex. mccabAR1xx simétrico). Adequada para sensores com saídas de tensão ou corrente (2–20 mA) e marcas comuns como ICP®, DeltaTron®, Isotron® e Piezotron®.

Especificações técnicas

• Interface analógica multicanal SyMBus24 para placa AD
• Transmissão simétrica sem interferências
• Conector frontal MDR68 para inserções repetidas fiáveis
• Interface analógica de 24 canais: 24 BNC para sensores
• 24 conectores BNC frontais amplamente utilizados
  • Faixa de tensão de entrada ±10 V (fontes de corrente desligadas)
  • 2 V a 22 V com fontes de corrente ligadas
  • Impedância de entrada 10 kΩ
  • Resposta em frequência 2 Hz a 50 kHz (com placa DMCADC450)
• 6 grupos comutáveis de 4 × 3 mA de alimentação por contacto central
• Memória não volátil de calibração e configuração
• Monitorização de tensão integrada
• LED verde de funcionamento
• Consumo típico: 5 W
