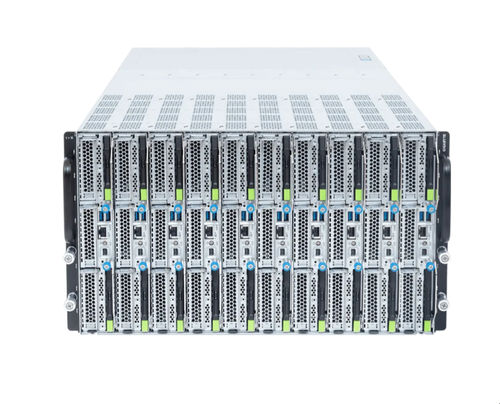

Servidor de armazenamento B683-Z80-AAS1

de redede cálculoblade

Visão geral
O GIGABYTE B683-Z80-AAS1 é um servidor blade front-access 6U com 10 nós, projetado para implantações empresariais de alta densidade. Otimizado para AMD EPYC™ 9005 (SP5) e compatível com AMD EPYC™ 9004 mediante habilitação OEM/atualização de BIOS, a plataforma suporta nós com processadores duplos e armazenamento NVMe de alto desempenho para HPC, nuvem privada/ híbrida e ambientes de rede.

Detalhes da plataforma / processador

• Compatível com processadores AMD EPYC™ 9005 de 5ª geração (soquete SP5) e AMD EPYC™ 9004 com habilitação OEM e atualização de BIOS conforme necessário.
• Melhorias da plataforma SP5: processo 3 nm, até 192 núcleos por CPU, até 512 MB de cache L3 e suporte CXL 2.0 para arquiteturas de computação desagregada.

Destaques

• Chassis 6U 10 nós com alta densidade de computação por unidade de rack.
• Dois processadores AMD EPYC™ 9005/9004 por nó (TDP até 500W).
• 24 slots DIMM por nó (12 canais DDR5 RDIMM por processador) — EPYC™ 9005: até DDR5-6400; EPYC™ 9004: até DDR5-4800.
• 2 x baías NVMe E3.S Gen5 hot-swap por nó (frontal).
• 2 x slots PCIe Gen5 x16 low-profile por nó (riser x2: um x16 de CPU_0 e um x16 de CPU_1).
• 10 fontes de alimentação redundantes 3200W 80 PLUS Titanium (o sistema requer cabo de alimentação C19; cabos não incluídos).
• Gerenciamento integrado: ASPEED AST2600 para vídeo, Chassis Management LAN (CMC) com MLAN frontal por nó; suporta topologias em anel bidirecional ou estrela com detecção automática de IP para gerenciamento de cluster resiliente.
• Eficiência energética: controle automático de velocidade dos ventiladores e cold redundancy para melhorar a eficiência das PSUs em cargas baixas.

Casos de uso
Projetado para clusters HPC, appliances de rede e farms de servidores de nuvem privada/híbrida que exigem máxima densidade de computação, alta largura de banda de memória e I/O NVMe de baixa latência. Plataforma indicada para cargas com alta exigência de núcleos, throughput de memória e armazenamento NVMe rápido.

Encomenda
Número de encomenda (barebone): 6NB683Z80DR000ACS1*

Especificações técnicas

• Dimensões (LxAxP, mm): 447 x 262.3 x 900 (6U 10 nós acesso frontal)
• Motherboard: MZ83-HD3
• CPU: AMD EPYC™ 9005 e AMD EPYC™ 9004; dual CPU por nó (TDP até 500W). Algumas funções PCIe/memória podem ser limitadas com uma única CPU.
• Socket: 20 x LGA 6096 · Socket SP5
• Chipset: System on Chip
• Memória: 24 slots DIMM por nó · suporte DDR5 RDIMM · 12 canais por processador · EPYC™ 9005: até 6400 MT/s; EPYC™ 9004: até 4800 MT/s
• LAN: Frontal: 1 x Management LAN 10/100/1000 Mbps por nó · Traseira (placa MLAN): 2 x portas CMC. Nota: habilitar STP nos switches quando usar topologia em anel.
• Vídeo: Integrado ASPEED® AST2600 · 1 x Mini-DP por nó
• Armazenamento: Hot-swap frontal: 2 x E3.S Gen5 NVMe por nó (conectados a partir de CPU_0)
• Expansão PCIe: Riser card x2: 1 x LP x16 (Gen5 x16) por nó desde CPU_0; 1 x LP x16 (Gen5 x16) por nó desde CPU_1
• I/O frontal (por nó): 2 x USB 3.2 Gen1 (Type-A); 1 x Mini-DP; 1 x MLAN; 1 x botão Power com LED; LED status do sistema; LED ID
• I/O traseiro (placa MLAN): 2 x portas CMC; 1 x LED status CMC
• Módulos de segurança: 1 x header TPM (SPI) por nó · Kit TPM2.0 opcional: CTM012
• Fonte de alimentação: 10 x PSUs redundantes 3200W 80 PLUS Titanium. Entrada AC: 100-127V~/16A; 200-220V~/16A; 220-240V~/16A. Entrada DC (China apenas): 240Vdc/16A. Requer cabo C19 (não incluído).
• Ventiladores do sistema: 10 x 80 x 80 x 80 mm
• Operação: Temp operação: 10°C a 25°C · Umidade operação: 8% a 80% sem condensação · Temp não operação: -40°C a 60°C · Umidade não operação: 20% a 95% sem condensação
• Peso: Peso líquido 37 kg · Peso bruto 39 kg
• Dimensões embalagem: 1300 x 800 x 533 mm
• Conteúdo embalagem: 1 x B683-Z80-AAS1 · 20 x dissipadores CPU · 1 x cabo Mini-DP para D-Sub · 1 x kit de trilho em L
• Números de peça: Barebone: 6NB683Z80DR000ACS1*
