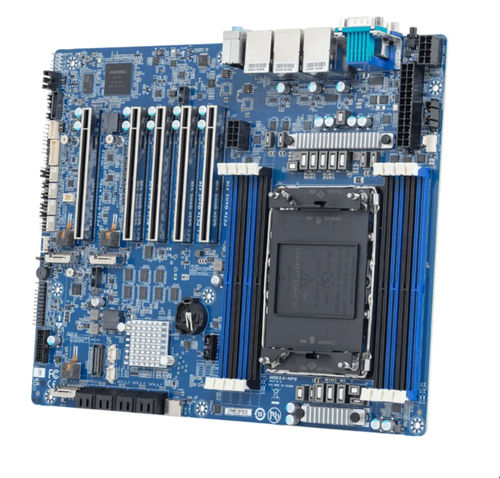

Placa-mãe ATX MW54-HP0

Intel® XeonIntel®DDR5 SDRAM

Visão geral
O MW54-HP0 é uma placa-mãe ATX para estação de trabalho projetada para um único processador Intel® Xeon® 600. Fornece uma plataforma equilibrada para CPUs com alto número de núcleos, E/S expandida e memória DDR5 para cargas profissionais como engenharia, desenvolvimento de IA, ciência de dados e criação de mídia.

Principais destaques

• Suporte a processador single-socket Intel® Xeon® 600 (LGA 4710-2)
• Suporte DDR5 4 canais RDIMM / MRDIMM — 8 slots DIMM (até 4 TB dependendo da configuração)
• 2 × LAN 2.5Gb/s (Intel® I226-LM) + 1 × LAN de gestão 1 Gb
• 8 × portas SATA 7 pinos e 3 × M.2 2280 (PCIe Gen4 x4)
• 5 × slots PCIe Gen5 x16 (linhas fornecidas pela CPU)

Posicionamento da plataforma
Otimizada para computação multithread e workloads avançados de IA (suporte AMX-FP16 em CPUs compatíveis), a plataforma oferece maior número de linhas PCIe Gen5 (até 128 linhas CPU PCIe 5.0 em SKUs selecionados), memória DDR5 de alta capacidade (MRDIMM em SKUs selecionados) e recursos nativos de armazenamento (NVMe por CPU, VROC, SATA do chipset).

Pedidos & embalagem
Números de encomenda: Retail 9MW54HP0MR-000-1*; Bulk 9MW54HP0NR-000-1*. Conteúdo retail: 1 × MW54-HP0, 1 × I/O shield, 2 × carriers, 3 × dissipadores M.2. Caixa bulk: 10 unidades.

Diagrama & visuais
A página do produto inclui diagrama de blocos e ilustrações mostrando o layout de slots, localizações M.2 e posições de I/O para integração e planeamento do sistema.

Notas
A disponibilidade de recursos pode variar conforme o SKU da CPU selecionado. As especificações são para referência e podem ser alteradas pelo fabricante.

Especificações técnicas

• Modelo: MW54-HP0 (Rev. 1.x)
• Formato (L×P mm): ATX, 304.8 × 244
• CPU: Processador Intel® Xeon® 600 para estações de trabalho, single-socket, TDP até 350W
• Socket: 1 × LGA 4710-2 (Socket E2)
• Chipset: Intel® W890
• Memória: 8 × slots DIMM; DDR5 RDIMM / MRDIMM; RDIMM até 6400 MT/s (1DPC) ou 5200 MT/s (2DPC); MRDIMM até 8000 MT/s (1DPC, SKUs selecionados)
• Capacidade máxima de memória: até 4 TB (depende da configuração e SKUs)
• LAN: 2 × 2.5Gb/s (Intel® I226-LM); 1 × LAN de gestão 10/100/1000 Mbps
• Vídeo: ASPEED® AST2600 BMC integrado — 1 × VGA
• Áudio: Realtek® ALC897 HD Codec; suporta 2/4/5.1/7.1; 3 × jack de áudio
• Armazenamento: 8 × SATA 7-pin (PCH); 3 × M.2 2280 (PCIe Gen4 x4, PCH)
• RAID: Intel® SATA RAID 0/1/10/5; header VROC onboard
• Expansão PCIe: 5 × PCIe Gen5 x16 (linhas CPU)
• I/O interno: 24-pin ATX, 2 × 8-pin ATX 12V, CPU fan header, 4 × system fan headers, front audio header, USB 3.2 Gen2x2 header (Type-E), USB 3.2 Gen1 header, VROC connector, TPM header, PMBus, IPMB
• I/O traseiro: 1 × USB 3.2 Gen2x2 (Type-C), 5 × USB 3.2 Gen2 (Type-A), 1 × VGA, 1 × Serial, 2 × RJ45 LAN, 1 × management LAN, 3 × audio jacks, 1 × ID button
• Segurança: TPM header (SPI) — kit TPM 2.0 opcional CTM012 (módulo vendido separadamente)
• Gestão de placa: ASPEED® AST2600 BMC; GIGABYTE Management Console
• Conectores PSU: 1 × 24-pin ATX; 2 × 8-pin ATX 12V
• Operação: 10°C a 40°C; humidade 8%–80% não condensante
• Dimensões embalagem (retail): 360 × 330 × 80 mm; carton: 674 × 424 × 385 mm; qty/carton: 10
• Referências peças: Retail 9MW54HP0MR-000-1*; Bulk 9MW54HP0NR-000-1*; I/O shield 12AIO-MW53HP-10R; dissipador M.2 12SP2-11000E-00GR
