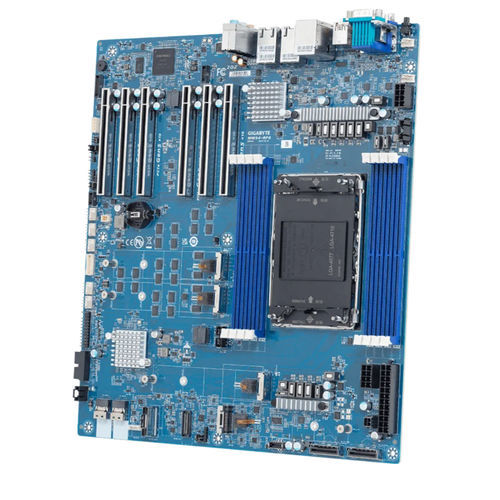

Placa-mãe EATX MW94-RP0

Intel® XeonIntel®DDR5 UDIMM

Resumo do produto

• Processadores Intel® Xeon® 600 simples para estações de trabalho
• 8 canais DDR5 RDIMM/MRDIMM, 8 x DIMMs
• 2 x portas LAN de 10Gb/s via Intel® X710-AT2
• 2 x conectores MCIO 8i com interface PCIe Gen5 x8 (requer processadores Intel® Xeon® 690/670/650)
• 1 x conetor SlimSAS 8i com interface PCIe Gen4 x8
• 2 x conectores SlimSAS 4i com interface SATA (8 x SATAIII)
• 4 x M.2 com interface PCIe Gen5 x4
• Múltiplos slots de expansão PCIe Gen5 x16 (consulte a especificação de slots de expansão PCIe)

Números de encomenda Venda a retalho: 9MW94RP0MR-000-1* A granel: 9MW94RP0NR-000-1* Destaques

• Projetado para cargas de trabalho de estações de trabalho modernas com alta densidade de núcleo, aceleração de IA e largura de banda de plataforma
• Suporta processadores Intel® Xeon® 600 para estações de trabalho (arquitetura Redwood Cove+ P-core)
• Conectividade PCIe 5.0 expandida e memória DDR5 mais rápida com o chipset de estação de trabalho W890
• Eu e armazenamento flexíveis: vários conectores NVMe M.2, MCIO e SlimSAS, além de abundante expansão PCIe

Comparação de plataformas (SKUs de estações de trabalho Xeon 600 selecionadas) Cabeçalho | Processadores Intel® Xeon® 690 | Processadores Intel® Xeon® 670 | Processadores Intel® Xeon® 650 | Processadores Intel® Xeon® 630 Chipset | Chipset Intel® W890 | Chipset Intel® W890 | Chipset Intel® W890 | Chipset Intel® W890 Contagem de núcleos | 64 a 86 núcleos | 28 a 48 núcleos | 18 a 24 núcleos | 12 a 16 núcleos Canal de memória | 8 canais (colspan) | 8 canais (colspan) | 8 canais (colspan) | 4 canais DDR5 RDIMM/3DS-RDIMM | 1DPC a 6400 MT/s ou 2DPC a 5200 MT/s (aplica-se a todas as SKUs listadas) Suporte MRDIMM | 1DPC @ 8000 MT/s (SKUs selecionadas) | 1DPC @ 8000 MT/s (SKUs selecionadas) | 1DPC @ 8000 MT/s (SKUs selecionadas) | N/A Capacidade de memória | Até 4 TB (configurações selecionadas) | Até 4 TB (8 canais) / Até 2 TB (4 canais) | Até 4 TB (com 8 canais) | Até 2 TB (4 canais) Pistas PCIe 5.0 | Até 128 pistas (SKUs topo de gama) | Até 128 pistas (SKUs topo de gama) | Até 128 pistas (SKUs topo de gama) | Até 80 pistas (exemplo) TDP | Até 350W | Até 300W | Até 250W | Até 180W Suporte para GPU/Acelerador

• Suporta até 4 aceleradores de slot duplo (configurações multi-GPU)
• Até 128 pistas PCIe 5.0 de CPU (dependendo da SKU da CPU) para configurações flexíveis de multi-GPU e acelerador

Múltiplas interfaces de armazenamento

• 4 x slots NVMe M.2 (2280/22110) - PCIe Gen5 x4 (da CPU)
• 2 x portas MCIO 8i - 4 x Gen5 NVMe (da CPU) (requer processadores Intel® Xeon® 690/670/650)
• 1 x SlimSAS 8i - 2 x Gen4 NVMe (do PCH)
• 2 x SlimSAS 4i - 8 x SATAIII (do PCH)

Conectividade

• Dual Intel® X710-AT2 10GbE LAN (suporta NCSI)
• 1 x 10/100/1000 Mbps Management LAN

Segurança de hardware

• Suporte opcional ao módulo TPM 2.0 via cabeçalho TPM (interface SPI)
• Suporte para autenticação baseada em hardware (senhas, chaves de criptografia, certificados armazenados no módulo TPM)

Gestão e software

• ASPEED® AST2600 Baseboard Management Controller (BMC)
• Interface web da Consola de Gestão GIGABYTE para monitorização e manutenção em tempo real
• Suite de Gestão de Servidores GIGABYTE (GSM): Servidor GSM, GSM CLI, Agente GSM, GSM Mobile e Plugin GSM (suporta IPMI e Redfish)

BIOS / Firmware e downloads

• Múltiplas versões de BIOS disponíveis (por exemplo, F03, F02) com datas de lançamento e pacotes de atualização de BIOS fornecidos através da secção de download de suporte

Notas e isenções de responsabilidade

• A disponibilidade de recursos pode variar dependendo da SKU de CPU selecionada; certos recursos (portas MCIO 8i, funcionalidade completa do Slot_2/6, suporte a MRDIMM) exigem processadores Intel® Xeon® 690/670/650 ou SKUs específicos
• Os valores de desempenho anunciados são teóricos e dependem da configuração

Caraterísticas / especificações técnicas

• Fator de forma (LxP, mm): E-ATX - 304,8 x 330,2
• CPU: Processadores Intel® Xeon® 600 para estações de trabalho - processador único, TDP até 350W (SKUs selecionados); nota: funções selecionadas requerem processadores Intel® Xeon® 690/670/650
• Socket: 1 x LGA 4710-2 (Soquete E2)
• Chipset: Intel® W890
• Memória: 8 x ranhuras DIMM; suporta DDR5 RDIMM / MRDIMM; memória de 8 canais por processador; RDIMM até 6400 MT/s; MRDIMM até 8000 MT/s (MRDIMM suportado em SKUs selecionadas). Nota: apenas 4 x DIMMs suportados com processadores Intel® Xeon® 630.
• LAN: 2 x 10Gb/s LAN (Intel® X710-AT2) com suporte NCSI; 1 x 10/100/1000 Mbps LAN de gestão
• Vídeo: Integrado no ASPEED® AST2600 - 1 x porta VGA
• Áudio: Codec de áudio HD Realtek® ALC897; suporta 2/4/5.1/7.1; 3 x conectores de áudio (entrada/saída de áudio/microfone)
• Interface de armazenamento: 2 x MCIO 8i (4 x Gen5 NVMe da CPU) - requer processadores Intel® Xeon® 690/670/650; 1 x SlimSAS 8i (2 x Gen4 NVMe do PCH); 2 x SlimSAS 4i (8 x SATA do PCH); 4 x M.2 (2280/22110) PCIe Gen5 x4 (da CPU)
• RAID: Intel® SATA RAID 0/1/10/5; cabeçalho de chave VROC integrado
• Slots de expansão PCIe: Múltiplos slots PCIe Gen5 x16 roteados a partir da CPU (layout Slot_1/2/3/5/6/7); Slot_2 e Slot_6 requerem processadores Intel® Xeon® 690/670/650 para funcionalidade total; 2 conectores MCIO 8i (Gen5 x8 cada)
• E/S internas: 1 x alimentação principal ATX de 24 pinos; 2 x ATX 12V de 8 pinos; 1 x alimentação de 4 pinos (para slots PCIe); conetor da ventoinha da CPU; 6 conectores da ventoinha do sistema; áudio frontal; conetor USB 3.2 Gen2x2 (Tipo E); conetor USB 3.2 Gen1 x2; 4 x M.2 2 x MCIO 8i; 1 x SlimSAS 8i; 2 x SlimSAS 4i; conetor VROC; conetor do painel frontal; conetor da placa do backplane; conetor PMBus; conetor IPMB; conetor TPM
• E/S traseira: 1 x USB 3.2 Gen2x2 (Tipo C); 3 x USB 3.2 Gen2 (Tipo A); 1 x VGA; 1 x Serial; 2 x RJ45 LAN; 1 x MLAN; 3 x conectores de áudio; 1 x botão ID com LED
• Módulos de segurança: 1 x cabeçalho TPM (SPI) - kit TPM2.0 opcional (número de peça CTM012)
• Gestão de placa: ASPEED® AST2600 BMC; Consola de Gestão GIGABYTE
• Conectores PSU: 1 x 24 pinos ATX; 2 x 8 pinos ATX 12V; 1 x 4 pinos PCIe alimentação auxiliar
• Propriedades Operacionais: Temperatura de funcionamento 10°C a 40°C; humidade de funcionamento 8% a 80% sem condensação; temperatura de não funcionamento -40°C a 60°C; humidade de não funcionamento 20% a 95% sem condensação
• Embalagem para venda a retalho: 1 x MW94-RP0; 1 x blindagem de E/S; 2 x suportes; 4 x dissipadores de calor M.2; 1 x cabo SlimSAS 4i para 4 x SATA (600 mm). Dimensões da caixa única: 409 x 355 x 78 mm; dimensões da caixa de cartão: 729 x 415 x 432 mm; quantidade: 10 caixas individuais por caixa
• Embalagem a granel: 10 x MW94-RP0; 10 x protecções de E/S. Dimensões da caixa de cartão: 600 x 473 x 495 mm
• Números de referência/peça: Retail 9MW94RP0MR-000-1*; Bulk 9MW94RP0NR-000-1*; I/O shield: 12AIO-MW83RP-00R; dissipador de calor M.2: 12SP2-11000E-00GR; Cabo SlimSAS 4i para 4 x SATA (600 mm): 25CFM-600700-A4R
