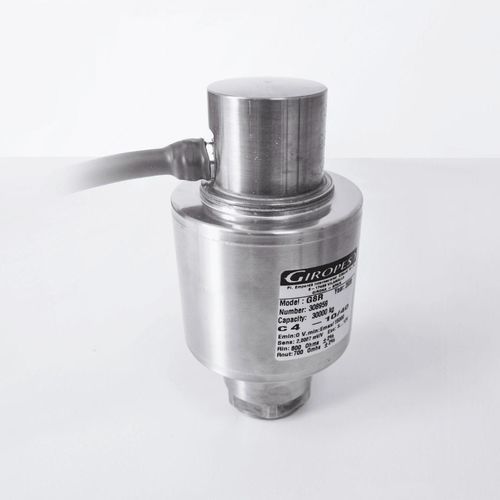

Sensor de força de compressão G8R-CP

digitalanalógicode pesagem

O G8R-CP é uma célula de carga por compressão com geometria hexagonal, concebida para aplicações de pesagem de elevada capacidade, tais como pontes de pesagem e balanças para camiões. Disponível nas versões analógica (G8RCP) e digital (G8RCP D), apresenta construção plana em aço inoxidável que aumenta a estabilidade.

Destaques

• Geometria hexagonal de compressão para medições precisas em altas capacidades.
• Disponível em versão analógica (G8RCP) e digital (G8RCP D).
• Design plano em aço inoxidável que reduz deslocamentos e melhora a estabilidade.
• Adequado para pontes de pesagem, balanças para camiões, silos, tremonhas e outras instalações de grande capacidade.

Instalação

• Com entalhe (montagem padrão).
• Sob a viga com sensor (opcional).

Cargas nominais e tabela técnica

• 18 t — Classe de precisão: C4 (OIML) — y = emax / vmin: 15000 — Material: Aço inoxidável — Proteção: IP69K — Metrologia legal: M
• 20 t — Classe de precisão: C4 (OIML) — y = emax / vmin: 15000 — Material: Aço inoxidável — Proteção: IP69K — Metrologia legal: M
• 25 t — Classe de precisão: C4 (OIML) — y = emax / vmin: 15000 — Material: Aço inoxidável — Proteção: IP69K — Metrologia legal: M
• 30 t — Classe de precisão: C4 (OIML) — y = emax / vmin: 15000 — Material: Aço inoxidável — Proteção: IP69K — Metrologia legal: M
• 35 t — Classe de precisão: C4 (OIML) — y = emax / vmin: 15000 — Material: Aço inoxidável — Proteção: IP69K — Metrologia legal: M
• 40 t — Classe de precisão: C4 (OIML) — y = emax / vmin: 15000 — Material: Aço inoxidável — Proteção: IP69K — Metrologia legal: M
• 50 t — Classe de precisão: C4 (OIML) — y = emax / vmin: 15000 — Material: Aço inoxidável — Proteção: IP69K — Metrologia legal: M

Características / especificações técnicas

• Família de modelo: G8R-CP (G8RCP analógico / G8RCP D digital).
• Capacidades disponíveis: 18 t, 20 t, 25 t, 30 t, 35 t, 40 t, 50 t.
• Classe de precisão OIML: C4.
• y = emax / vmin: 15000.
• Material de construção: aço inoxidável.
• Proteção contra entrada: IP69K.
• Compatível com metrologia legal (indicação M).
• Principais aplicações: pontes de pesagem, balanças para camiões, silos e tremonhas de grande capacidade, instalações industriais.
• Características de projeto: geometria hexagonal de compressão, estrutura plana para estabilidade; integração opcional de sensor sob viga.
