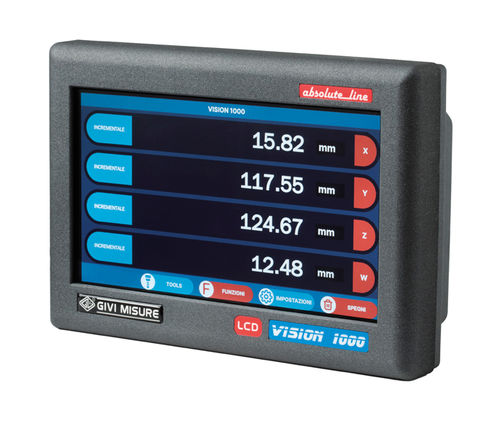

IHM com touch screen VI 1000para montagem nivelada com superfíciemontado em painelTFT LCD
Guardar nos favoritos
Comparar
Características
- Interface
- com touch screen
- Montagem
- para montagem nivelada com superfície, montado em painel
- Tipo de tela
- TFT LCD, LCD a cores
- Conectividade
- RS-232, barramento CAN
- Outras características
- compacta, de 4 eixos
- Aplicações
- para sistema CNC
- Tamanho da tela
25,7 cm
(10,1 in)
Descrição
Descrição curta
Modelos / Acessórios (visão geral)
Funções principais
Especificações técnicas
- Indicador digital multieixos totalmente tátil (DRO) com design compacto e funcional, para sistemas com codificadores absolutos e incrementais.
- Interface gráfica intuitiva para apoiar o operador e simplificar o uso das funções.
- Software universal compatível com diversos tipos de máquinas-ferramenta.
- Ecrã táctil TFT colorido de 10,1" com visualização até 4 eixos.
- Opções de montagem em painel (embutido) e ligação a placas remotas.
Modelos / Acessórios (visão geral)
- VI 1000 - Ecrã LCD a cores com ecrã táctil
- RB 900 I/O - Placa remota digital: até 8 saídas por relé
- RB 900 CSS - Placa remota analógica: saída para velocidade de corte constante
Funções principais
- Visualização de posição absoluta
- Cálculo de ponto intermédio / centro
- Contagem absoluta ou incremental
- Referência zero da escala
- Reset de eixo
- Preset de posição
- Conversão mm/polegadas
- Passo constante
- Acoplamento de eixos
- Função flange circular
- Conversão raio/diâmetro
- Fator de escala
- Correção linear
- Cálculo de conicidade
- Cálculo do peso do material
- Cálculo de velocidade
- Cálculo de rosca
- Velocidade dos eixos
- Gestão de ferramentas
- Gestão de origens
- Inversão do sentido de contagem
- Resolução variável
- Desativar referência
- Desativar eixos
- Seleção de idioma
- Informações do instrumento
Especificações técnicas
- Ecrã: 10,1" TFT táctil a cores; visualização até 4 eixos.
- Sinais de entrada: codificadores absolutos (SSI – BiSS unidirecional) e incrementais.
- Sinal absoluto padrão: RS-422 (Clock+, Clock-, Data+, Data-).
- Resolução: até 0,01 μm.
- Referência: leitura de índices de referência codificados; funções de referência zero e reset/preset de eixo.
- Interfaces: interface CAN e saída serial RS-232.
- Suporte a placas remotas: placa remota digital (até 8 saídas por relé) ou placa remota analógica (velocidade de corte constante).
- Opção: versão embutida (painel) disponível.
- Software: software universal para máquinas-ferramenta com interface gráfica intuitiva e múltiplas funções dedicadas para conversões, cálculos e gestão de eixos.
