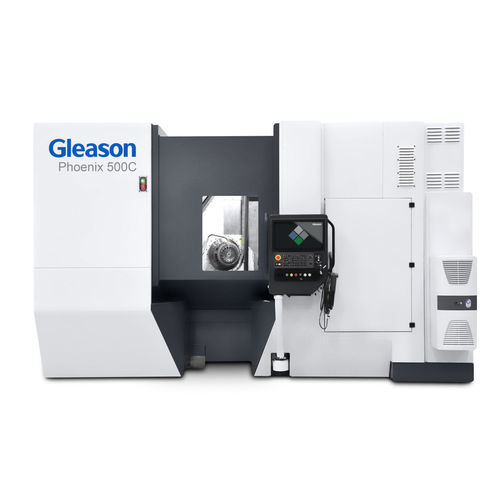

Máquina de corte de engrenagens CNC Phoenix® 500C

horizontalpara engrenagem cônica

Visão geral
A máquina de corte de engrenagens cônicas Phoenix® 500C da Gleason foi projetada para oferecer velocidade, flexibilidade e facilidade de operação na produção em média e alta escala de engrenagens cônicas de precisão para caminhões, ônibus e aplicações de tamanho similar.

Versatilidade e tipos de engrenagens
A 500C consegue fabricar uma ampla variedade de engrenagens cônicas e componentes relacionados.

Tipos de engrenagens produzidos

• Engrenagens cônicas retas
• Dentes arredondados (crowned)
• Super Reduction Hypoid (SRH)
• Zerol®
• Engrenagens cônicas espirais
• Engrenagens hipoidais
• Acoplamentos e engrenagens cônicas retas com cubo frontal

Velocidade e produtividade
O projeto aproxima a ferramenta da peça, reduzindo e acelerando os movimentos da máquina, proporcionando tempos chip-to-chip muito baixos e elevada produtividade.

Rigidez estática e dinâmica
O desenho da coluna e dos patins assegura elevada rigidez estática e dinâmica. Trilhos e fusos de esferas são protegidos; os componentes são robustos e de precisão para ambientes de produção exigentes.

Chanfragem integrada
Chanfragem serial do calcanhar disponível como opção e protegida durante a usinagem dos dentes.

Redução do tempo não produtivo
A automação robótica flexível permite tempos de troca de peça excecionalmente baixos e facilita a carga/descarga de peças até 150 kg.

Automação integrada
Disponível com soluções Gleason de bandejas empilháveis e automação paletizada. Processos auxiliares podem ser integrados em linha: marcação a laser, chanfragem/desbaste, lavagem e inspeção.

Comandos e software
Disponível com controladores CNC modernos (Fanuc 30i ou Siemens 840D) e o software GEMS para configuração simples, operação intuitiva e capacidades de rede. GEMS está disponível on-site ou em cloud para projeto, otimização e monitorização remota.

Ergonomia e manutenção
A altura do operador está alinhada com a cabeça de corte e a peça, permitindo acesso fácil à área de trabalho sem necessidade de plataforma, facilitando operação e manutenção de rotina.

Características / especificações técnicas

• Modelo: Phoenix® 500C
• Diâmetro máximo da peça: 500 mm
• Número de dentes: 1–300
• Diâmetro máximo da ferramenta (FM): 14"
• Raio máximo da ferramenta (FH): 210 mm
• Manuseio de peças (com automação robótica): até 150 kg
• Tipos de engrenagens suportados: cônico reto, crowned, SRH, Zerol®, espiral, hipoid, acoplamentos
• Opções de automação: bandejas empilháveis, paletização, marcação a laser, chanfragem/desbaste, lavagem, inspeção
• Controladores: Fanuc 30i ou Siemens 840D (opcional)
• Software: GEMS (on-site ou cloud) para projeto, otimização e integração de rede
