O CMM-12А é projetado para desgaseificação, aquecimento e filtragem de óleo mineral de transformador, bem como para a evacuação de transformadores.
COMPOSIÇÃO UNITÁRIA

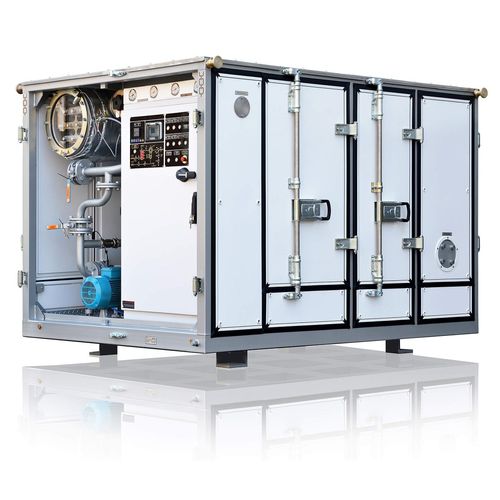

O CMM-12A é construído em um gabinete de estrutura com portas traváveis, e consiste nas seguintes peças componentes principais:
bombas (entrada, saída, vácuo, bombas de apoio);
câmara de vácuo;
aquecedor a óleo;
filtros;
armário de controle elétrico;
...a canalização.
MODOS DE FUNCIONAMENTO
A CMM-12A pode ser operada nos seguintes modos:
Desgaseificação de petróleo. O óleo é bombeado através do filtro e do aquecedor para a câmara de vácuo. O óleo é bombeado da câmara de vácuo através de outro filtro e para a saída da unidade. O suporte e as bombas de vácuo criam alto vácuo na câmara, o que facilita a remoção de gás e água do óleo na câmara.
Aquecimento do transformador. Neste modo, o óleo é bombeado através do filtro, do aquecedor e de outro filtro para a saída da máquina. O óleo é filtrado e os enrolamentos do transformador são aquecidos neste modo.
Evacuação do transformador. Neste modo, o ar do transformador é evacuado pelo suporte e pelas bombas de vácuo.
---
