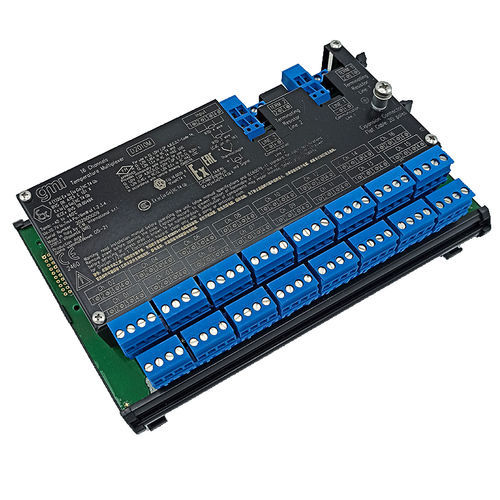

Multiplexer módulo D2010M

digitalanalógicomulticanais

O sistema de multiplexação intrinsecamente seguro da série D2000M consiste em uma a quatro unidades multiplexadoras analógicas de temperatura modelo D2010M, até doze unidades expansoras modelo D2011M ou até quatro unidades multiplexadoras digitais modelo D2030M, montadas em áreas perigosas/locais perigosos zona 1-2, grupo de gás IIC-IIB-IIA T4 ou classe I, divisão 1-2, grupo A, B, C, D T4 e conectadas por meio de uma linha de comunicação/fornecimento de dados de 2 fios única/redundante a uma unidade de gateway Modbus modelo D2050M, montada em áreas seguras/locais não perigosos e conectada a um PLC, DCS ou PC. As unidades Multiplexer D2010M podem ser instaladas em campo, perto de sensores de entrada, para aquisição de dados de sinal de Áreas Perigosas/Locais Perigosos Zona 0-1-2 ou Classe I, Classe II, Classe III, Divisão 1-2. As unidades são destinadas principalmente para aquisição de sinais de baixo nível de Áreas Perigosas/Locais Perigosos de fontes de mV, termopares, termorresistências ou mA (por meio de dispositivo de derivação externo como resistor de derivação de quatro canais D1090Q). O D2010M varre todos os canais usando relés isolados de estado sólido de última geração e armazena todos os dados em um buffer de memória, onde podem ser acessados ​​rapidamente pela unidade Modbus Gateway D2050M. Cada unidade D2010M aceita diretamente até 16 canais de entrada e, adicionando de uma a três unidades D2011M, é expansível para 64 canais em blocos de 16 canais cada. Quatro unidades D2010M, conectadas a doze unidades D2011M Expander, alcançam 256 entradas com uma única unidade Modbus Gateway D2050M.
