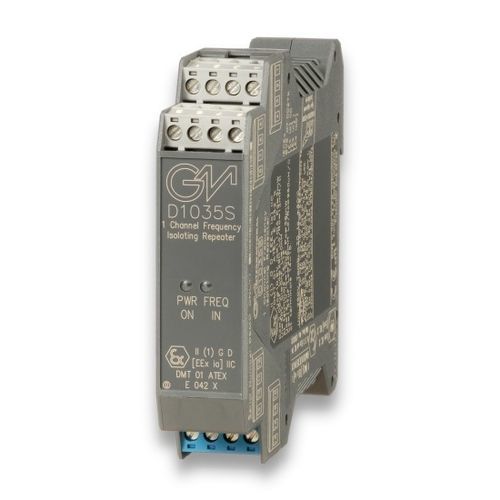

Repetidor de corrente D1035S

isoladopara trilho DIN

O repetidor de impulsos de frequência de calha DIN de canal único D1035S repete um sinal de frequência de baixo nível a partir de um sensor magnético, de contacto, de proximidade, de transístor de coletor aberto, TTL CMOS localizado em área perigosa, em sinal de impulsos para acionar uma carga de área segura.Entrada da Zona 0 (Zona 20), Divisão 1, instalação na Zona 2, Divisão 2.Sensor de captação magnética ou de proximidade.Gama de frequências de entrada de 0 a 50 KHz.Isolamento de três portas, Entrada/Saída/Abastecimento.Compatibilidade EMC com EN61000-6-2, EN61000-6-4.Programabilidade no terreno por interrutor DIP.250 Vrms (Um) tensão máxima permitida para os instrumentos associados à barreira.Especificações técnicas:Alimentação: 12-24 Vdc nom (10 a 30 Vdc), protegida contra polaridade reversa, ripple dentro dos limites de tensão ≤ 5 Vpp.Consumo de Corrente: 40 mA @24 V com transistor de saída energizado.Dissipação de Potência: 1.0 W com tensão de alimentação de 24 V e transístor de saída energizado.Consumo máximo de energia: a 30 V de tensão de alimentação, transístor de saída energizado, 1,2 W.Tipo de entrada: pick-up magnético, contacto, proximidade de acordo com a norma EN60947-5-6, transístor de coletor aberto para sinais de frequência até 50 KHz, TTL CMOS.Gama de entrada: 0 a 50 KHz máximo.Sensibilidade de captação magnética: ≥ 20 mVpp até 100 Hz de entrada, ≥ 50 mVpp até 1 KHz, ≥ 100 mVpp até 5 KHz, ≥ 500 mVpp até 20 KHz, ≥ 1 Vpp até 50 KHz.Níveis de corrente de comutação: ON ≥ 2,1 mA, OFF ≤ 1,2 mA, corrente de comutação ≈ 1,65 mA ± 0,2 mA de histerese (para entrada de proximidade ou transístor)Fonte equivalente de entrada: 8 V 1 KΩ típico (8 V sem carga, 8 mA de curto-circuito).Tipo de saída: transístor de coletor aberto optoacoplado SPST sem tensão.Classificação de coletor aberto: 100 mA a 35 V (≤ 1,5 V de queda de tensão).Corrente de fuga: ≤ 50 µA a 35 V.Resposta de frequência: 50 KHz no máximo.Tensão de teste de isolamento: I.S. In/Out 1,5 KV; I.S. In/Supply 1,5 KV; Out/Supply 500 V.Limites de temperatura de funcionamento: -20 a +60 °C, humidade relativa máxima de 90% sem condensação, até 35 °C.Limites de temperatura de armazenamento: -45 a +80 °C.Parâmetros de segurança: Uo/Voc = 10,9 V, Io/Isc = 1,1 mA, Po/Po = 3 mW nos terminais 13-16. Uo/Voc = 15,5 V, Io/Isc = 13 mA, Po/Po = 48 mW nos terminais 14-15. Uo/Voc = 10,9 V, Io/Isc = 23 mA, Po/Po = 60 mW nos terminais 15-16. Ui/Vmax = 30 V, Ci = 0 nF, Li = 0 nH nos terminais 13-16. Um = 250 Vrms, -20 °C ≤ Ta ≤ 60 °C. Montagem: EN/IEC60715 TH 35 DIN-Rail.Peso: cerca de 145 g.Ligação: por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm².Localização: Área Segura/Localizações Não Perigosas ou Zona 2, Grupo IIC T4, Classe I, Divisão 2, Grupos A, B, C, D Código de Temperatura T4 e Classe I, Zona 2, Grupo IIC, IIB, IIA T4 instalação.Classe de proteção: IP 20.Dimensões: Largura 22,5 mm, Profundidade 99 mm, Altura 114,5 mm.Canais: 1Status: ACTIVO
