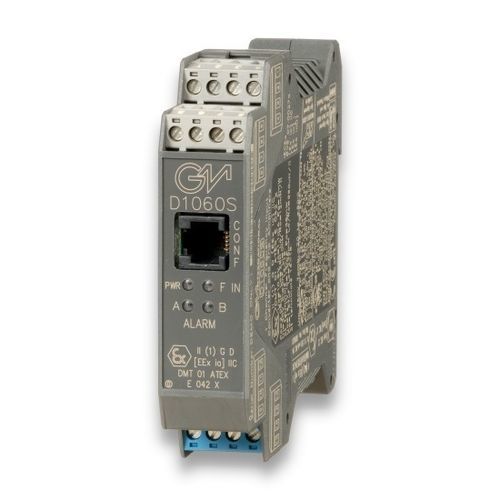

Conversor-isolador de sinal impulso D1060S

digitalanalógicorepetidor

O conversor de impulsos de frequência, repetidor e amplificadores de disparo D1060S de um canal DIN-Rail converte e repete um sinal de frequência de baixo nível de um sensor magnético, de contacto, de proximidade, de transístor de coletor aberto, TTL CMOS localizado em Área Perigosa, num sinal de 0/4-20 mA ou 0/1-5 V ou 0/2-10 V para acionar uma carga de Área Segura. A saída do repetidor pode ser direta, dividida por 10, 100, 1000, 10000, 100000, 1000000 ou programada com função de alarme. Também é fornecido um amplificador de disparo de alarme independente. O alarme energiza, ou desenergiza, um transístor de coletor aberto com acoplamento ótico SPST para funções de alarme de arranque alto, baixo ou baixo. O ponto de disparo do alarme é configurável em toda a gama do sinal de entrada. Quando a saída do repetidor é utilizada como saída de alarme, a unidade fornece dois alarmes independentes.Entrada da Zona 0 (Zona 20), Divisão 1, instalação na Zona 2, Divisão 2.Sensor de entrada de proximidade com captação magnética.Gama de frequência de entrada DC a 50 KHz.Saída do repetidor direta ou dividida por 10, 100, 1000, 10000, 100000 ou 1000000.sinal de saída 0/4-20 mA, 0/1-5 V, 0/2-10 V linear ou inverso.Alta precisão, conversor controlado por µP.Isolamento de três portas, entrada/saída/fornecimento.Compatibilidade EMC com EN61000-6-2, EN61000-6-4.Parâmetros de funcionamento totalmente programáveis.Alta densidade, conversor de 1 canal, repetidor e amplificador de disparo por unidade.250 Vrms (Um) tensão máxima permitida para os instrumentos associados à barreira: SPARE-ONLYNext: OBSOLETE (2025-12-31)Canais: 1Dados técnicos:Tensão de alimentação12-24 Vdc nom (10 a 30 Vdc) protegida contra polaridade reversa, ondulação dentro dos limites de tensão ≤ 5 Vpp.Consumo de corrente60 mA com saída de 20 mA e transistores energizados.Dissipação de potência1,3 W com alimentação de 24 V, saída de 20 mA e transistores energizados.Consumo máximo de energia com tensão de alimentação de 30 V, condição de sobrecarga, saída de transístores energizada e PPC1090 ligado, 1,9 W.EntradaTipo de captação magnética, contacto, proximidade de acordo com a norma EN60947-5-6, transístor de coletor aberto para sinal de frequência até 50 KHz, TTL CMOS.Sensibilidade de captação magnética≥ 20 mVpp até 100 Hz de entrada, ≥ 50 mVpp até 1 KHz, ≥ 100 mVpp até 5 KHz, ≥ 500 mVpp até 20 KHz, ≥ 1 Vpp até 50 KHz.Níveis de corrente de comutaçãoON ≥ 2,1 mA, OFF ≤ 1,2 mA, corrente de comutação ≈ 1,65 mA ± 0,2 mA histerese (para proximidade ou entrada de transístor).Fonte equivalente8 V 1 KΩ típico (8 V sem carga, 8 mA em curto-circuito).Tempo de integração100 msResolução/Visualização1 mHz para a gama de 50 Hz, 10 mHz para a gama de 500 Hz, 100 mHz para a gama de 5 KHz, 1 Hz para a gama de 50 KHz.Gama de entrada0 a 50,5 KHz máximo.BurnoutTipo de desescalonamento do sinal de saída analógico para perda do sinal de entrada.Tipo de saída0/4 a 20 mA, no máx. 600 Ω, corrente limitada a 22 mA ou sinal de 0/1 a 5 V ou 0/2 a 10 V, limitado a 11 V.Resolução1 µA de saída de corrente ou 1 mV de saída de tensão.Caraterística de transferêncialinear direta ou inversa.Tempo de resposta≤ 50 ms (10 a 90 % de mudança de passo).Ondulação de saída≤ 20 mVrms em carga de 250 Ω.Saída do repetidorTipo de transístor de coletor aberto com acoplamento ótico sem tensão SPST.Fator de saída direto 1:1 ou dividido por 10, 100, 1000, 10000, 100000 ou 1000000.Classificação de coletor aberto100 mA a 35 Vdc (≤ 1,5 V de queda de tensão).Corrente de fuga≤ 50 µA a 35 VdcResposta de frequência50 KHz máximoAlarmeFaixa de pontos de disparodentro dos limites nominais da faixa de entrada (consulte a entrada para a resolução do passo).Tempo de atraso0 a 1000 s, passo de 100 ms.Histerese0 a 5 Hz para a gama de 50 Hz, 0 a 50 Hz para a gama de 500 Hz, 0 a 500 Hz para a gama de 5 KHz, 0 a 5 KHz para a gama de 50 KHz (ver parâmetros de visualização da entrada para a resolução do passo).Transístor de coletor aberto com acoplamento ótico sem tensão de saída SPST.Classificação de coletor aberto100 mA a 35 Vdc (≤ 1,5 V de queda de tensão).Corrente de fuga≤ 50 µA a 35 Vdc.Desempenho de entradaTipoRef. Condições alimentação 24 V, carga 250 Ω, temperatura ambiente 23 ± 1 °C.Precisão de calibração e linearidade≤ ± 0,05 % da escala completa da gama de entrada selecionada.Influência da temperatura≤ ± 0,005 % da escala completa da gama de entrada para uma variação de 1 °C.Desempenho de saídaTipoRef. Condições Alimentação 24 V, carga 250 Ω, temperatura ambiente 23 ± 1 °C.Exatidão da calibração≤ ± 0,1 % da escala completaErro de linearidade≤ ± 0,05 % da escala completa.Influência da tensão de alimentação≤ ± 0,05 % da escala completa para uma variação de min a max da alimentação.Influência da carga≤ ± 0,05 % da escala completa para uma variação de 0 a 100 % da resistência da carga.Influência da temperatura≤ ± 0,01 % no zero e na escala para uma variação de 1 °C.IsolamentoTensão de testeI.S. In/Out 1,5 KV; I.S. In/Supply 1,5 KV; Analog Out/Supply 500 V; Analog Out/Digitals Out 500 V; Digital Outs/Supply 500 V; Digital Out/Digitals Out 500 V;Condições ambientaisLimites de temperatura de funcionamento -20 a + 60 °C, humidade relativa máx. 90 % sem condensação, até 35 °C.Limites de temperatura de armazenamento - 45 a + 80 °C.Descrição de segurançaParâmetros de segurançaUo/Voc = 10,9 V, Io/Isc = 1,1 mA, Po/Po = 3 mW nos terminais 13-16. Uo/Voc = 15,5 V, Io/Isc = 13 mA, Po/Po = 48 mW nos terminais 14-15. Uo/Voc = 10,9 V, Io/Isc = 23 mA, Po/Po = 60 mW nos terminais 15-16. Ui/Vmax = 30 V, Ci = 0 nF, Li = 0 nH nos terminais 13-16. Um = 250 Vrms, -20 °C ≤ Ta ≤ 60°C.Tipo de montagemEN/IEC60715 TH 35 DIN-Rail.Peso cerca de 155 g.Ligação por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm2.LocalizaçãoÁrea segura/Localizações não perigosas ou Zona 2, Grupo IIC T4, Classe I, Divisão 2, Grupos A, B, C, D Código de temperatura T4 e Classe I, Zona 2, Grupo IIC, IIB, IIA T4 instalação.Classe de protecçãoIP 20.DimensõesLargura 22,5 mm, Profundidade 99 mm, Altura 114,5 mm.Certificações: ATEX, IECEx, UL, FM, INMETRO, Marítimo, Certificados metrológicos disponíveis para a série D1000.Declarações de Conformidade: Declaração de Conformidade UE da série D1000, conformidade G3, etc.
