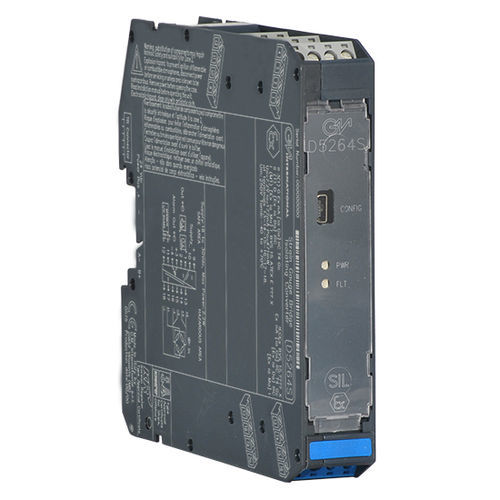

Transmissor para sensor de força digitais D5264S

O módulo Load Cell/Strain Gauge Bridge Converter D5264 é uma unidade adequada para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco. A unidade actua como uma interface galvanicamente isolada instalada entre um PLC/DCS em Área Segura e uma célula de carga (ou um grupo de células de carga) em Área Perigosa. Podem ser ligadas em paralelo até quatro células de carga de 350 Ω, ou cinco células de carga de 450 Ω, ou dez células de carga de 1000 Ω. Fornece uma tensão de alimentação totalmente flutuante com capacidades de deteção remota para células de carga localizadas em áreas perigosas e converte o sinal mV da célula de carga em 0/4-20 mA, fornecendo capacidades de fonte e dissipador de corrente. O módulo é também fornecido com uma saída de alarme PhotoMOS. Também é fornecida uma saída modbus para fazer a interface com o PLC/DCS utilizando comunicação digital.SIL 2 / SC 3Entrada da Zona 0Instalação na Zona 2Conversor Isolado em Ponte de ExtensometriaAté quatro células de carga de 350 Ω em paralelo0/4-20 mA corrente de saída de fonte/drenoModbus RTU RS-485 para monitor e configuraçãoCalibração Automática de CampoParâmetros de funcionamento totalmente programáveisConversor A/D controlado por μP de elevada precisãoIsolamento de três portas, Entrada/Saída/AbastecimentoEspecificações Técnicas:Tipo de Alimentação24 Vdc nom (18 a 30 Vdc), protegido contra polaridade inversa.Consumo de corrente90 mA @ 24 Vdc com quatro células de carga de 350 Ω ligadas e saída de 20 mA, típica.Dissipação de potência2,1 W @ 24 Vdc com quatro células de carga de 350 Ω ligadas e saída de 20 mA, típica.Tipo de entradaAté quatro células de carga de 350 Ω (ligação paralela). até cinco células de carga de 450 Ω (ligação em paralelo). até dez células de carga de 1000 Ω (ligação em paralelo).Tempo de integração100 ms (lento) ou 12,5 ms (rápido).Tensão de alimentação da ponte4,0 Vdc nominal.Sinal de saída da ponte1 a 4 mV/V.Tipo de saída0/4 a 20 mA, no máx. 400 Ω de carga, corrente limitada a 24 mA.Tempo de resposta≤ 20 ms (passo de 10 a 90 %).AlarmeFaixa de pontos de disparo dentro dos limites nominais do sensor de entrada.Tempo de atraso ON-OFF0 a 1000 s, passo de 100 ms.Histerese dentro dos limites nominais do sensor de entrada.Saída sem tensão SPST photoMOS: 100 mA, 60 Vdc (≤ 1 V de queda).Interface ModbusTipoModbus RTU RS-485 até 115,2 kbps para monitoração/configuração/controle.Desempenho de entradaRef. Condições24 V de alimentação, 250 Ω de carga, 23 ± 1 °C de temperatura ambiente.Precisão de calibração≤ ± 0,05 % FSR.Precisão de linearidade≤ ± 0,02 % FSR.Influência da temperatura≤ ± 0,002 % FSR para uma variação de 1 °C.Desempenho de saídaRef. CondiçõesAlimentação de 24 V, carga de 250 Ω, temperatura ambiente de 23 ± 1 °C.Precisão de calibração≤ ± 0,05 % FS.Precisão de linearidade≤ ± 0,05 % FS.Influência da temp.≤ ± 0,01 % FS no zero/espaço para uma variação de 1 °C.IsolamentoTensão de testeI.S. In/Out 2,5 kV; I.S. In/Modbus Out 2,5 kV; I.S. In/Supply 2,5 kV; Out/Supply 500 V; Modbus Out/Supply 500 V; Out/Modbus Out 500 V; Out/Alarm Out 500 V; Alarm Out/Modbus Out 500 V; Supply/Alarm Out 500 V.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Limites de temperatura de armazenamento -45 a +80 °C.Descrição de segurançaEquipamentoAparelhos associados e equipamento elétrico que não provoque faíscas.Parâmetros de segurançaUo = 7,2 V, Io = 177 mA, Po = 471 mW nos terminais 13-14-15-16-17-18. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Tipo de montagemTrilho DIN de 35 mm, com ou sem barramento de alimentação ou em placa de termoplástico personalizada. Peso: cerca de 160 g. Conexão por blocos de terminais de parafuso de desconexão de plug-in polarizado para acomodar terminações de até 2,5 mm² (13 AWG).Dimensões: Largura 22,5 mm, Profundidade 123 mm, Altura 120 mm.Certificações: certificados ATEX, IECEx, EMC, Ex, Marítimo, Metrológico, SIL disponíveis para várias regiões (consulte os links de documentação).Caraterísticas / Especificações técnicas:Modelo: D5264SCanais: 1Status: ACTIVEPolítica de ciclo de vida do produto: ACTIVEMontagem: Trilho DIN 35 mmPeso: cerca de 160 gDimensões: Largura 22,5 mm, Profundidade 123 mm, Altura 120 mm
