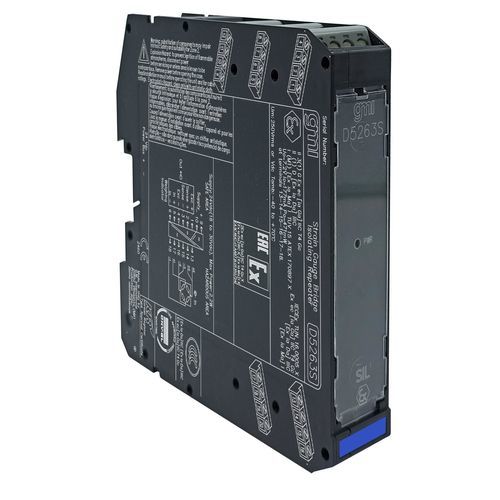

Transmissor para sensor de força D5263S

O módulo Load Cell/Strain Gauge Bridge Repeater D5263 é uma unidade adequada para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco. A unidade actua como um interface transparente isolado galvanicamente instalado entre um indicador de pesagem em Área Segura e uma célula de carga (ou grupo de células de carga) em Área Perigosa; aparece nos terminais do indicador como uma única célula de carga equivalente à que está no terreno. Fornece uma tensão de alimentação totalmente flutuante com capacidade de deteção remota à célula de carga localizada na Zona de Risco e repete, isolando, a saída do sinal mV para acionar uma carga na Zona de Segurança, dependendo da tensão de referência do sistema anfitrião. Podem ser ligadas em paralelo até quatro células de carga de 350 Ω, ou cinco células de carga de 450 Ω, ou dez células de carga de 1000 Ω. A referência de tensão (lado da área segura) é definida como uma alimentação externa.SIL 2 / SC 3Entrada da Zona 0Instalação na Zona 2Repetidor transparente de ponte de extensómetroAté quatro células de carga de 350 Ω em paraleloAlta precisãoIsolamento de três portas, Entrada/Saída/AbastecimentoDados técnicosTipo de alimentação24 Vdc nom (18 a 30 Vdc), protegido contra polaridade inversa.Consumo de corrente75 mA @ 24 Vdc com quatro células de carga de 350 Ω ligadas, típico.Dissipação de potência1,8 W @ 24 Vdc com quatro células de carga de 350 Ω ligadas, típico.Tipo de entradaAté quatro células de carga de 350 Ω em paralelo ou até cinco células de carga de 450 Ω em paralelo ou até dez células de carga de 1000 Ω em paralelo.Tempo de integração12,5 ms.Tensão de alimentação da ponte4,0 Vdc nominal.Sinal de saída da ponte1 a 4 mV/V.Tipo de saídaIgual ao sinal de entrada.Impedância de saída500 Ω, típica.Tensão de excitaçãoaplicada externamente entre 4 V e 15 V.Caraterística de transferêncialinear.Tempo de resposta≤ 20 ms (10 a 90 % de mudança de passo).DesempenhoRef. Condições24 V de alimentação, 23 ± 1 °C de temperatura ambiente.Precisão de calibração≤ ± 0,003 % de FSR de entrada, após calibração do sistema.Precisão de linearidade≤ ± 0,002 % de FSR de entrada.Curto-circuito≤ ± 0,002 % de FSR de entrada para uma variação de 1 °C.IsolamentoTensão de testeI.S. Entrada/Saída 2,5 kV; I.S. Entrada/Abastecimento 2,5 kV; Saída/Abastecimento 500 V.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Limites de temperatura de armazenamento -45 a +80 °C.Descrição de segurançaEquipamentoAparelhos associados e equipamento elétrico que não provoque faíscas.Parâmetros de segurançaUo = 7,2 V, Io = 177 mA, Po = 471 mW nos terminais 13-14-15-16-17-18. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Tipo de montagemTrilho DIN 35 mm, com ou sem barramento de alimentação.Peso cerca de 165 g.Conexãopor blocos de terminais de parafuso de desconexão polarizados para acomodar terminações de até 2,5 mm² (13 AWG).DimensõesLargura 22,5 mm, Profundidade 123 mm, Altura 120 mm.Estado: ACTIVECanais: 1Certificações:ATEX, IECEx, EMC, Ex, Marítimo, Metrológico, SIL
