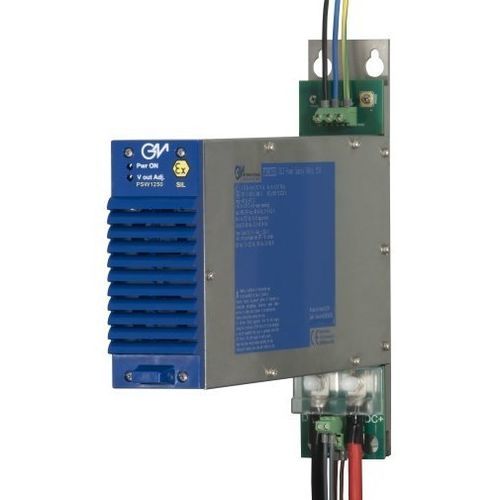

Fonte de alimentação elétrica de parede PSW1250

CA/CCreguladaajustável

A fonte de alimentação do tipo PSW1250 é uma unidade em aço inoxidável AISI 304. A fonte fornece uma saída de 24Vdc, 50 A. As unidades PSW1250 podem ser colocadas em paralelo, com circuitos de partilha de carga, que distribuem a carga de corrente igualmente por cada fonte de alimentação para aumentar a fiabilidade e reduzir a dissipação de energia interna. A fonte aceita fontes de alimentação CA com gama de tensão nominal de 110 a 240 Vac (±10%). SIL 3 para carga NE de acordo com a norma IEC 61508:2010, com um único módulo PSW1250 ou mais módulos PSW1250 em configuração redundante (consulte ISM0220 para obter mais informações).SIL 1 para carga ND de acordo com a IEC 61508:2010, com um único módulo PSW1250 (ver ISM0220 para mais informações). SIL 2 para carga ND de acordo com a IEC 61508:2010, com mais módulos PSW1250 em configuração redundante (ver ISM0220 para mais informações). reduz a dissipação de energia (em configuração paralela/redundante) substituindo um díodo Schottky por um Díodo Ideal Ativo Mosfet.Eficiência de 89% @230 Vac na entrada e 24 Vdc na saída e a plena carga.Controlo da velocidade da ventoinha em função da temperatura ambiente e da potência de saída.Capacidade de corte de fusíveis de alta carga sem interromper as operações.Tropicalização para componentes electrónicos.Especificações técnicas:Tensão de entrada AC: nominal 110 a 240 Vac (±10%), gama de frequência 48 a 62 Hz.Correção do fator de potência (entrada AC): 0.98 typ.@230Vac, 0.995 typ.@115Vac, carga total.Eficiência @24Vdc out (carga total): melhor que 89% @ 230 Vac e 86% @ 115 Vac.Dissipação máxima de potência interna @24Vdc out (carga total): 150 W @ 230 Vac; 195 W @ 115 Vac.Corrente de entrada AC (sinusoidal a plena carga) @24Vdc out: 14.2 A @ 100 Vca, 12,2 A @ 115 Vca, 6,1 A @ 230 Vca.Corrente de irrupção: 37 A de pico @ 264 Vca; 32 A de pico @ 230 Vca; 16 A de pico @ 115 Vca.Ligação de entrada CA: blocos de terminais de parafuso adequados para fios de 4 mm².Isolamento de entrada para saída: 2500 Vrms (teste de rotina).Isolamento de entrada para terra: 1500 Vrms (teste de rotina).Isolamento de terra para saída: 500 Vrms (teste de rotina).Isolamento de saída ou terra para contacto de falha: 500 Vrms (teste de rotina).Tensão de saída: 24 Vdc (ajustável de 21 a 28 Vdc).Regulação: 0.4% para uma variação de carga de 100%.Estabilidade: 0,01% para uma variação de tensão de linha de 20%.Ripple: ≤ 250 mVpp.Corrente de saída: 50 A nominal (@24Vdc saída). Ligação em paralelo para redundância com capacidade de partilha de carga dentro de ±5% da definição da tensão de saída.Potência de saída: até 1300 W nominal (@28Vdc saída).Tempo de subida da saída: 2,5 sResposta dinâmica: 2 ms para 0-100% de mudança de carga (overshoot ±1,5% do ajuste de Vout)Conexão de saída: Terminais de parafuso M6 em barras de cobre adequadas para lug (pelo menos 6,5 mm de diâmetro do furo) com fio de 16mm².Tempo de retenção em plena carga: 20 ms (entrada AC).Proteção contra sobretensão: saída limitada a 30 Vdc mais dois pés-de-cabra redundantes para proteção contra sobretensão a 30 Vdc.Saída boa: 19,5 V ≤ Vout ≤ 29,5 VSinalização: relé SPST sem tensão normalmente energizado (contacto fechado), desenergizar em condições de sobre/subtensão (contacto aberto).Classificação dos contactos: 2 A 50 Vac 100 VA, 2 A 24 Vdc 48 W (carga resistiva)Ligação de sinalização: blocos de terminais de parafuso adequados para fios de 2,5 mm².Limites de temperatura de funcionamento: -40 a +70°C de-rated linearmente 65-70% de carga acima de 50°C.Limites de humidade relativa: 95%, até 55°C.Transporte, limites de temperatura de armazenamento: -45 a +85°C.Altitude máxima: 2000 m a.s.l.Montagem: Montagem na parede num armário.Peso: cerca de 3,5 Kg.Localização: instalação em Área Segura/Localizações Não Perigosas ou Zona 2, Grupo IIC T4 ou Classe I, Divisão 2, Grupo A,B,C,D, T4.Classe de proteção: IP 20, Tipo Aberto.Dimensões: Largura 60,70mm, Profundidade 362,53mm, Altura 261mm.
