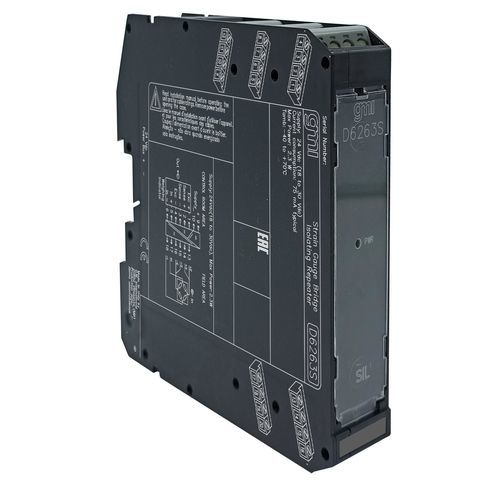

Transmissor para sensor de força digitais D6263S

O módulo Load Cell/Strain Gauge Bridge Repeater D6263 é uma unidade adequada para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco. A unidade actua como um interface transparente isolado galvanicamente instalado entre um indicador de pesagem e uma célula de carga (ou grupo de células de carga); aparece nos terminais do indicador como uma única célula de carga equivalente à que se encontra no terreno. Fornece uma tensão de alimentação totalmente flutuante com capacidade de deteção remota à célula de carga e repete, isolando, a saída do sinal mV para acionar uma carga em função da tensão de referência do sistema anfitrião. Podem ser ligadas em paralelo até quatro células de carga de 350 Ω, ou cinco células de carga de 450 Ω, ou dez células de carga de 1000 Ω. A referência de tensão é definida como uma alimentação externa.SIL 2 / SC 3Repetidor transparente de ponte de extensómetroAté quatro células de carga de 350 Ω em paraleloAlta precisãoIsolamento de três portas, entrada/saída/alimentaçãoEspecificações técnicas:Alimentação: 24 Vdc nom (18 a 30 Vdc), protegida contra polaridade reversa. Consumo de corrente: 75 mA @ 24 Vdc com quatro células de carga de 350 Ω conectadas, típico. Dissipação de energia: 1.8 W @ 24 Vdc com quatro células de carga de 350 Ω conectadas, típico.Entrada: Até quatro células de carga de 350 Ω em paralelo ou até cinco células de carga de 450 Ω em paralelo ou até dez células de carga de 1000 Ω em paralelo. Tempo de integração: 12,5 ms. Tensão de alimentação da ponte: 4,0 Vdc nominal. Sinal de saída da ponte: 1 a 4 mV/V.Saída: Igual ao sinal de entrada. Impedância de saída: 500 Ω, típica. Tensão de excitação: aplicada externamente entre 4 V e 15 V. Caraterística de transferência: linear. Tempo de resposta: ≤ 20 ms (variação de passo de 10 a 90 %).Performance: Ref. Condições: alimentação de 24 V, temperatura ambiente de 23 ± 1 °C. Precisão de calibração: ≤ ± 0,003 % FSR de entrada, após calibração do sistema. Precisão da linearidade: ≤ ± 0,002 % da FSR de entrada. Falha por curto-circuito: ≤ ± 0,002 % da FSR de entrada para uma variação de 1 °C. Isolamento: Tensão de teste: entrada/saída 2,5 kV; entrada/fornecimento 2,5 kV; saída/fornecimento 500 V.Condições ambientais: Temperatura de funcionamento: -40 a +70 °C. Temperatura de armazenamento: -45 a +80 °C.Montagem: Trilho DIN 35 mm, com ou sem barramento de alimentação. Peso: cerca de 165 g. Ligação: por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG). Dimensões: Largura 22,5 mm, Profundidade 123 mm, Altura 120 mm.Estado: ACTIVOCanais: 1
