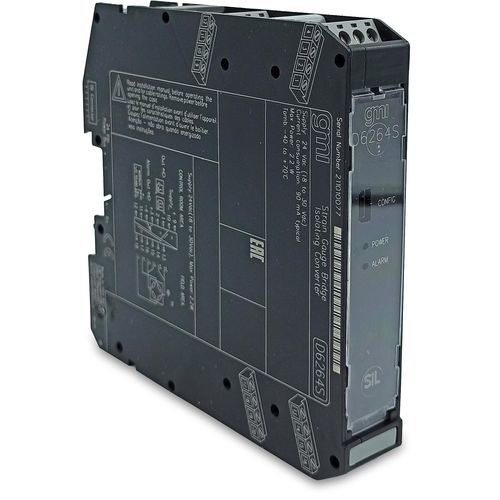

Transmissor para sensor de força digitais D6264S

O módulo Load Cell/Strain Gauge Bridge Converter D6264 é uma unidade adequada para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco. A unidade actua como uma interface galvanicamente isolada instalada entre um PLC/DCS e uma célula de carga (ou um grupo de células de carga). Podem ser ligadas em paralelo até quatro células de carga de 350 Ω, ou cinco células de carga de 450 Ω, ou dez células de carga de 1000 Ω. Fornece uma tensão de alimentação totalmente flutuante com capacidades de deteção remota para células de carga e converte o sinal mV da célula de carga em 0/4-20 mA, fornecendo capacidades de fonte e dissipador de corrente. O módulo é também fornecido com uma saída de alarme PhotoMOS. Também é fornecida uma saída modbus para fazer a interface com o PLC/DCS utilizando a comunicação digital.SIL 2 / SC 3Conversor isolado em ponte de extensómetrosAté quatro células de carga de 350 Ω em paralelo0/4-20 mA corrente de saída de fonte/drenoModbus RTU RS-485 para monitorização e configuraçãoCalibração automática no terrenoParâmetros de funcionamento totalmente programáveisConversor A/D controlado por μP de elevada precisãoIsolamento de três portas, entrada/saída/alimentaçãoEspecificações técnicas:Alimentação: 24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversa. Consumo de corrente: 90 mA @ 24 Vdc com quatro células de carga de 350 Ω ligadas e saída de 20 mA, típica. Dissipação de energia: 2,1 W @ 24 Vdc com quatro células de carga de 350 Ω ligadas e saída de 20 mA, típica.Entrada: Até quatro células de carga de 350 Ω (ligação em paralelo). Até cinco células de carga de 450 Ω (ligação em paralelo). Até dez células de carga de 1000 Ω (ligação em paralelo). Tempo de integração: 100 ms (lento) ou 12,5 ms (rápido). Tensão de alimentação da ponte: 4,0 Vdc nominal. Sinal de saída da ponte: 1 a 4 mV/V.Saída: 0/4 a 20 mA, no máx. 400 Ω de carga, corrente limitada a 24 mA. Tempo de resposta: ≤ 20 ms (passo de 10 a 90 %).Alarme: Intervalo do ponto de disparo dentro dos limites nominais do sensor de entrada. Tempo de atraso ON-OFF: 0 a 1000 s, passo de 100 ms. Histerese: dentro dos limites nominais do sensor de entrada. Saída: SPST photoMOS sem tensão: 100 mA, 60 Vdc (≤ 1 V de queda).Interface Modbus: Modbus RTU RS-485 até 115,2 kbps para monitorização/configuração/controlo.Desempenho de entrada: Ref. Condições: alimentação de 24 V, carga de 250 Ω, temperatura ambiente de 23 ± 1 °C. Precisão de calibração: ≤ ± 0,05 % FSR. Exatidão da linearidade: ≤ ± 0,02 % FSR. Influência da temperatura: ≤ ± 0,002 % FSR para uma variação de 1 °C. Desempenho de saída: Ref. Condições: alimentação de 24 V, carga de 250 Ω, temperatura ambiente de 23 ± 1 °C. Precisão de calibração: ≤ ± 0,05 % FS. Exatidão da linearidade: ≤ ± 0,05 % FS. Influência da temperatura: ≤ ± 0,01 % FS no zero/espaço para uma variação de 1 °C. Isolamento: Tensão de teste: In/Out 2,5 kV; In/Modbus Out 2,5 kV; In/Supply 2,5 kV; Out/Supply 500 V; Modbus Out/Supply 500 V; Out/Modbus Out 500 V; Out/Alarm Out 500 V; Alarm Out/Modbus Out 500 V; Supply/Alarm Out 500 V.Condições ambientais: Temperatura de funcionamento: -40 a +70 °C. Temperatura de armazenamento: -45 a +80 °C.Montagem: Trilho DIN 35 mm, com ou sem barramento de alimentação ou em placa de termoplástico personalizada. Personalizado. Peso: cerca de 160 g. Ligação: por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG). Dimensões: Largura 22,5 mm, Profundidade 123 mm, Altura 120 mm.Canais: 1Status: ACTIVO
