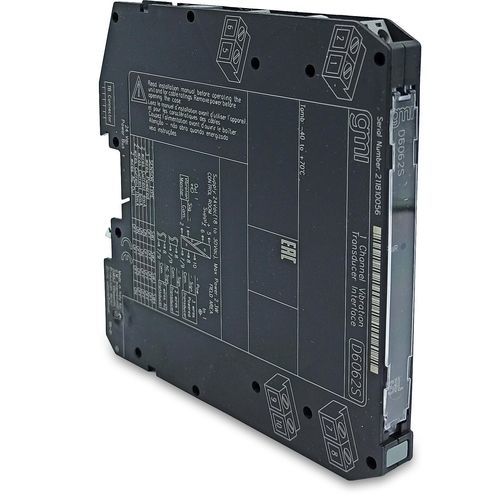

Transdutor para trilho DIN D6062S

SIL 2analógico

Interface de Transdutor de Vibração SIL2A Interface de Transdutor de Vibração D6062S é uma interface de entrada analógica de alta integridade adequada para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco. Fornece uma alimentação CC totalmente flutuante para energizar transdutores de vibração, acelerómetros ou sensores de 2-3 fios, e repete a tensão de entrada do sensor num circuito totalmente isolado para acionar monitores ou analisadores de vibração para fins de controlo e supervisão de máquinas rotativas.Sinal de entrada/saída SIL 2 / SC 30 a -20 VTransferência de sinal de banda largaÀ prova de curto-circuito na entrada e na saídaProgramabilidade no terreno por interrutor DIPAlta precisãoIsolamento de três portas, entrada/saída/fornecimentoEspecificações técnicas:Alimentação:Tensão: 24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversa.Consumo de corrente: 90 mA @ 24 Vdc com consumo do transdutor de 20 mA e carga de saída de 2 mA, típico.Dissipação de energia: 2,0 W @ 24 Vdc com consumo do transdutor de 20 mA e carga de saída de 2 mA, típico.Entrada:Tipo: 0 V a -20 V (impedância de 10 kΩ nos terminais 7-8 ou 8-9).Tensão de alimentação do sensor de 3 fios: mais de -22 V @ 0 mA de alimentação, mais de -17 V @ 15 mA de alimentação (corrente limitada @ ≈ 23 mA).Tensão de alimentação do sensor de 2 fios: mais de -17 V com alimentação de corrente constante.Corrente de alimentação do sensor de 2 fios: selecionável a 4 mA, 6 mA ou 10 mA através de DIP-Switch interno.Saída:Tipo: 0 a -20 V em carga de 10 kΩ, com resistência de saída de 10 Ω.Tempo de resposta: ≤ 10 µs (10 a 90 % de mudança de passo).Resposta de frequência: DC a 20 kHz dentro de 1 dB no máximo.Desempenho:Ref. Condições: alimentação de 24 V, carga de 10 kΩ, temperatura ambiente de 23 ± 1 °CPrecisão de calibração: ≤ ± 0,1 % FSPrecisão de linearidade: ≤ ± 0,05 % FSInfluência de temperatura: ≤ ± 0,005 % em zero/espaço para uma mudança de 1 °C.Isolamento:Tensão de teste: Entrada/Saída 1,5 kV; Entrada/Abastecimento 1,5 kV; Saída/Abastecimento 500 V.Condições ambientais:Temperatura de operação: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °CMontagem:Tipo: Trilho DIN 35 mm, com ou sem barramento de alimentação ou em placa de termo personalizado. Board.Peso: cerca de 125 g.Conexão: por blocos de terminais de parafuso de desconexão polarizada plug-in para acomodar terminações de até 2,5 mm² (13 AWG).Dimensões: Largura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Canais: 1Status: ACTIVO
