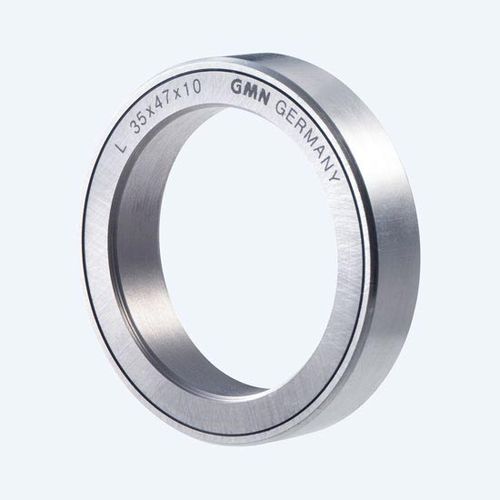

Vedação labirinto L series

metálicapara eixo rotativolubrificante

Os materiais metálicos dos componentes de vedação GMN da série L/M garantem a mais alta resistência contra contaminação grossa e fina. Os materiais metálicos são adequados para temperaturas até 200 °C. O modelo L é particularmente adequado para uso com carga de pulverização normal para eixos rotativos e cubos. Dados técnicos: Anel exterior: Alumínio (GD AlSi 12) Anel interior: Aço não ligado Gama de temperaturas: -40 °- 200 °C Diâmetro do veio: 15 - 210 mm Largura: 10, 14, 15, 20, 22 mm (consoante o tamanho) Altura da folga: Constantemente 0,2 - 0,5 mm (consoante o tamanho) Folga de vedação: Horizontal Folga axial: Sax ver tabela de dimensões (movimento axial total de uma posição final para a outra) Folga axial aumentada: Sax - 1,5 x Sax (a pedido, todos os tipos também estão disponíveis com folga axial aumentada) nome da encomenda: L dxDxB com folga axial aumentada Folga radial: Srad = Sax /tan (42,5°) Características: Sem fricção: Graças à sua conceção sem contacto, as juntas de labirinto GMN garantem um funcionamento completamente sem fricção. Sem desgaste: Os componentes de vedação GMN funcionam completamente sem desgaste e oferecem uma vida útil ilimitada. Sem abrasão: O design sem contacto dos componentes de vedação GMN garante uma operação livre de abrasão metálica que cumpre os mais elevados requisitos de limpeza. Eficaz: A pequena distância entre o anel exterior e o interior, de apenas cerca de 0,2-0,5 mm, garante um elevado efeito de vedação e uma proteção altamente eficaz contra incrustações. Sem calor: Uma vez que não é gerado calor por fricção, nem a vedação, nem os componentes adjacentes ou o lubrificante são sujeitos a cargas térmicas.
