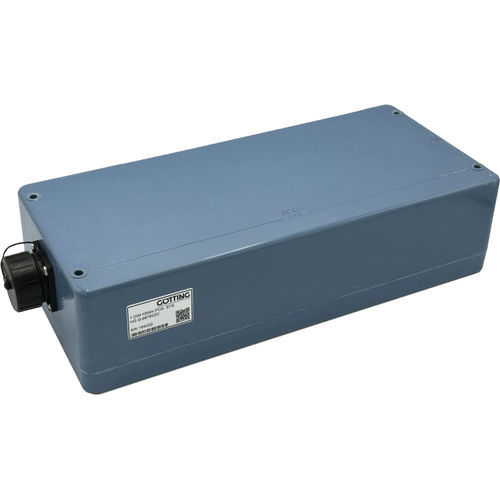

Antena de satélite HG G-98760

externaexteriorIP67

Eletrónica encapsulada Gama de frequências 128 kHz Distância de leitura consoante o transponder 30 a max. 200 mm Área ativa para posicionamento 280 x 110 mm Velocidade máx. Velocidade de deslocação 3 m/s Alimentação de tensão 24 V ±10% PosiPulse ao atravessar o centro da antena na direção de condução Interface série serve de interface de serviço para configuração ou interface de dados Programação dos transponders A antena de transponder é utilizada para localizar e seguir gruas montadas em carris com a ajuda de marcas no solo (transponders). A antena aqui descrita é particularmente adequada para veículos em áreas exteriores, uma vez que as unidades electrónicas estão seladas nas caixas da antena. Todas as configurações, ajustes e actualizações de software importantes podem ser efectuados através de uma interface série. Quando a antena passa sobre um transponder, este é alimentado por um campo de energia de 128 kHz e transmite o seu código de volta à antena a metade da frequência. O intérprete integrado na antena descodifica o código. Quando o centro da antena é atravessado (em ângulo reto com a direção de deslocação), é emitido um impulso de posicionamento de alta precisão (PosiPulse) de duração ajustável. Além disso, várias caraterísticas da antena - tais como o consumo de corrente e a tensão de alimentação, etc. - são medidas e adicionadas ao valor de referência. - são medidas e adicionadas ao protocolo de saída série, a pedido. O sinal de série é emitido como um RS 422 ou RS 232 com separação de potencial. O impulso de posicionamento é também isolado galvanicamente. Outras interfaces são CAN bus ou Profibus®. Uma visão geral das variantes disponíveis da antena é dada na folha de dados abaixo.
