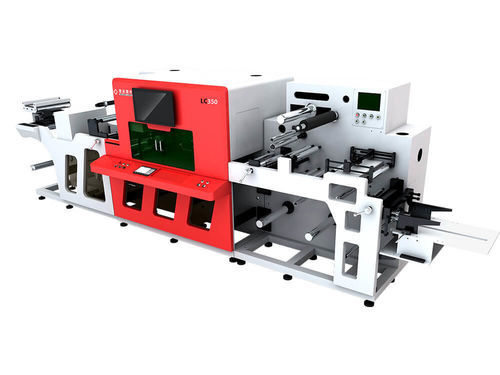

Sistema de corte a laser LC350

com saca-bocadospara etiquetasfolha de rolo

Visão geral do produto A máquina de corte e vinco a laser LC350 é um sistema de corte e vinco a laser totalmente digital, de alta velocidade e automático, projetado para aplicações rolo a rolo, rolo a folha e rolo a adesivo. Proporciona uma conversão de alta qualidade e a pedido de materiais em rolo, reduzindo drasticamente o tempo de execução e eliminando os custos do corte e vinco convencional através de um fluxo de trabalho digital completo e eficiente.

• Largura máxima da banda: 350mm / 13,7"
• Diâmetro máximo da banda: 750mm / 23,6"
• Velocidade máxima da banda: 120m/min
• Potência do laser: 150 Watt / 300 Watt / 600 Watt

Caraterísticas principais

• Sistema digital de acabamento a laser para conversão de etiquetas
• Soluções industriais de corte e vinco a laser para aplicações rolo a rolo, rolo a folha ou rolo a peça
• Lasers de estação dupla, desbobinamento, corte a laser, rebobinamento duplo e remoção de matriz de resíduos
• Preparado para módulos adicionais, como envernizamento, laminação, corte longitudinal e laminação
• Possível cortar com diferentes níveis de potência na mesma etiqueta
• Leitor de código de barras (ou QR Code) para corte contínuo e ajuste de trabalho em tempo real
• Flexibilidade máxima para atender às demandas dinâmicas do mercado sem despesas extras com ferramentas ou tempo de espera

Destaques técnicos

• Estrutura de quadro tipo caixa com forte capacidade de suporte de carga, recozimento de alívio de tensão repetido e processamento de máquina-ferramenta CNC de alta precisão para precisão de execução e estabilidade a longo prazo
• Fonte de laser configurável de acordo com o material para melhor efeito de corte; precisão de corte a laser ± 0,1 mm
• Software desenvolvido internamente para variação automática da velocidade da web durante a troca de trabalho, maximizando a produtividade
• Equipado com câmera CCD e leitor de código de barras (código QR) para troca de trabalho
• Componentes principais das principais marcas: Fontes laser Luxinar, cabeças ScanLab e Feeltek Galvo, lentes ópticas II-VI, servomotores e drives Yaskawa, controlo de tensão Siemens PLC
• Faixa de trabalho personalizável: 230mm, 350mm, 700mm, ou 1000mm
• Sistema de controlo desenvolvido pela própria empresa para uma personalização profunda

Especificações rápidas Modelo No. LC350 Largura máx. Largura da Web 350mm / 13.7" Largura máx. Largura de alimentação 750mm / 23.6" Diâmetro máx. Diâmetro da banda 400mm / 15.7" Velocidade máx. Velocidade da banda 120m/min (dependendo da potência do laser, do material e do padrão de corte) Precisão ±0,1mm Tipo de laser Laser de metal CO2 RF Potência do laser 150W / 300W / 600W Posicionamento do feixe laser Galvanómetro Fonte de alimentação 380V trifásico 50/60Hz Opções de Conversão

• Corte de rolo para rolo
• Corte de rolo para folha
• Corte de rolo para autocolantes
• Leitura de código de barras e código QR - mudança de trabalho em tempo real
• Guia Web
• Corte semi-rotativo
• Impressão flexográfica e envernizamento
• Laminação
• Folha fria
• Cooperação
• Laminação comlaminação com liner
• Laminação com liner
• Rebobinamento duplo
• Corte - Corte com lâminas ou corte com navalha
• Folheamento
• Tratamento corona
• Retirada de matriz de resíduos
• Rebobinador de matriz de resíduos com deslocador de etiquetas e retro-escolhedores
• Coletor de resíduos ou transportador para corte transversal
• Inspeção e deteção de etiquetas em falta

Benefícios da máquina de corte e vinco a laser para etiquetas

• Rotação rápida: Não há necessidade de matrizes, projetos de corte a laser a qualquer momento
• Corte rápido: Até 2000mm/segundo, velocidade da teia até 120 metros/min
• Automação e fácil operação: Controlo por computador CAM/CAD, mudança instantânea de forma
• Flexível e versátil: Corte total, corte em relevo, perfuração, gravação, marcação, corte longitudinal, laminação, envernizamento UV e muito mais
• Pode cortar rolos de etiquetas impressas, rolos de etiquetas simples, materiais reflectores, etiquetas adesivas, fitas de dupla face e de face única, etiquetas de materiais especiais, fitas industriais, etc.

Materiais e aplicações

• Materiais comuns: Papel, película de plástico, papel brilhante, papel mate, papel sintético, cartão, poliéster, polipropileno (PP), PU, PET, BOPP, plástico, película, película de microacabamento, vinil de transferência de calor, película reflectora, película de lapidação, fita de dupla face, fita 3M VHB, fita reflexiva, tecido, stencils Mylar, etc.
• Aplicações comuns: Etiquetas, impressão e embalagem, etiquetas e fitas adesivas, fitas reflectoras/filmes retro-reflectores, fitas industriais/fitas 3M, decalques/adesivos, abrasivos, juntas, automóvel, eletrónica, stencils, sarjas, remendos e enfeites para vestuário

Vantagens da Laser UNIQUE para o corte de autocolantes e etiquetas

• Estabilidade e fiabilidade: Fonte de laser CO2 RF selada, qualidade de corte consistente, baixa manutenção
• Alta Velocidade: Sistema galvanométrico para movimento rápido do feixe
• Alta Precisão: O sistema de posicionamento de etiquetas controla a posição da banda, precisão de corte dentro de 20 microns
• Extremamente versátil: Pode criar uma enorme variedade de etiquetas num único processo de alta velocidade
• Adequado a uma vasta gama de materiais: Papel brilhante, papel mate, cartão, poliéster, polipropileno, poliimida, filme polimérico sintético, etc.
• Adequado para diferentes tipos de trabalho: Corte e vinco de qualquer forma, corte e vinco, perfuração, microperfuração, gravação
• Sem limitação de desenho de corte: Qualquer forma ou tamanho
• Mínimo desperdício de material: Processo de calor sem contacto, feixe de laser fino
• Poupa custos de produção e manutenção: Não necessita de molde/faca, longa vida útil da máquina

Especificações Técnicas (Tabela) Modelo No. LC350 Largura máxima de corte 350mm / 13.7" Largura máxima de alimentação 370mm / 14.5" Diâmetro máximo da banda 750mm / 29.5" Velocidade máxima da banda 120m/min (Dependendo da potência do laser, material e padrão de corte) Precisão ±0,1mm Tipo de laser Laser CO2 RF Posicionamento do feixe laser Galvanómetro Potência do laser 150W / 300W / 600W Gama de saída de potência laser 5%-100% Fonte de alimentação 380V 50Hz / 60Hz, trifásico Dimensões da máquina L3700 x L2000 x A1820 (mm) Peso do equipamento 3500KG Caraterísticas / Especificações Técnicas

• Modelo: LC350
• Max. Largura da Banda: 350mm / 13.7"
• Max. Largura de Alimentação: 370mm / 14.5"
• Max. Diâmetro da banda: 750mm / 29.5"
• Max. Velocidade da banda: 120m/min
• Precisão: ±0.1mm
• Tipo de laser: Laser CO2 RF
• Potência do laser: 150W / 300W / 600W
• Posicionamento do feixe de laser: Galvanómetro
• Faixa de saída de potência do laser: 5%-100%
• Fonte de alimentação: 380V 50Hz / 60Hz, Trifásico
• Dimensões: L3700 x L2000 x A1820 (mm)
• Peso: 3500KG
